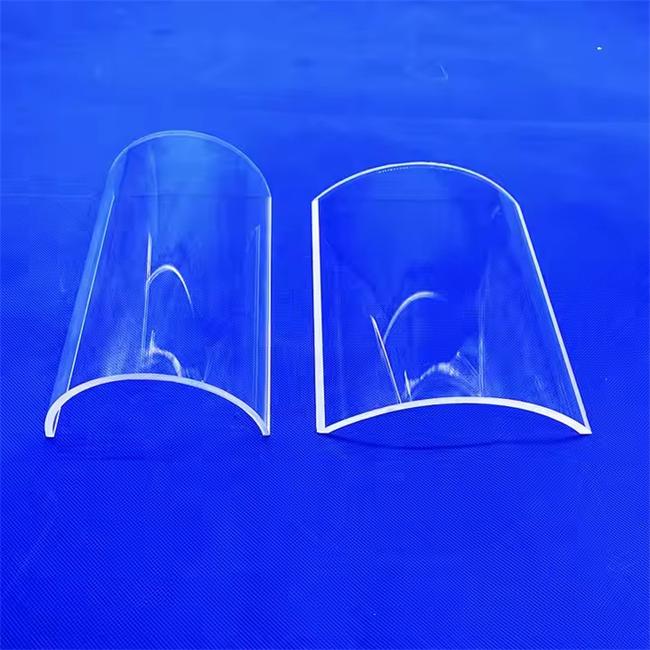

لوحة كوارتز مسطحة منحنية ومنحنية

ال لوحة الكوارتز المسطحة المنحنية والقوسية هي نوع خاص من مكونات الكوارتز المصنوعة عن طريق تسخين وثني مادة الكوارتز المسطحة بشكل خاص. فهو يجمع بين مقاومة درجات الحرارة العالية، ونفاذية الضوء العالية، ومقاومة التآكل للكوارتز مع هيكل مخصص على شكل قوس. تم تصميم هذا المنتج خصيصًا للسيناريوهات في مجال البصريات وأشباه الموصلات والمعدات الطبية والمختبرية التي لها متطلبات محددة لتوجيه مسار الضوء أو التحكم في السوائل أو التكيف مع المساحة. يمكن تخصيصها بمختلف الانحناءات مثل زاوية R، وشكل الموجة، وشكل U وفقًا للرسومات المقدمة من العملاء.

التعليمات

س 1: إلى أي مدى يمكن أن تتحمل لوحة الكوارتز المسطحة ذات الشكل القوسي والمنحنية؟

ج: اعتمادًا على درجة المواد الخام للكوارتز، يمكن للمنتجات العادية أن تتحمل درجة حرارة طويلة المدى تبلغ 1100 درجة مئوية، ويمكن أن تعمل منتجات الكوارتز عالية النقاء بثبات عند 1200 درجة مئوية. تظل قوة المنطقة على شكل قوس بعد الانحناء الحراري متوافقة مع المادة الأساسية، ولن يكون هناك أي تليين أو تشوه.

س2: ما هو الحد الأدنى لنصف قطر الانحناء الذي يمكن تحقيقه؟

ج: بالنسبة للألواح التي يقل سمكها عن 3 مم، يمكن أن يصل الحد الأدنى لنصف القطر الداخلي للانحناء إلى 15 مم؛ عندما يكون السمك 5-8 مم، فمن المستحسن ألا يقل نصف القطر عن 30 مم. يجب تأكيد التفاصيل المحددة من خلال الهندسة الخاصة بتدرج درجة الحرارة في بيئة العمل ومتطلبات الحمل الميكانيكي.

س3: هل يمكن تحقيق اتجاهات متعددة ومختلفة للثني على نفس لوح الكوارتز؟

ج: نعم. لقد قمنا بإنتاج ألواح قوس إلتواءية مزدوجة القوس وثلاثية الأبعاد على شكل S للعديد من العملاء، لكن لاحظ أن إضافة أنصاف أقطار قوسية متعددة ستزيد من صعوبة التحكم في تسامح المعالجة. يوصى بترك مساحة انتقالية للقسم المستقيم 20 مم على الأقل بين مقاطع القوس المفردة.

س 4: ما هو مستوى تشطيب السطح الذي يمكن تحقيقه؟

ج: سطح الطحن العادي لديه Ra ≥ 0.8μm، ويمكن أن يصل التلميع الدقيق إلى Ra ≥ 0.2μm. لأغراض النقل البصري، يمكننا توفير تلميع بمستوى الليزر، مع معدل نقل الضوء ≥ 92% (نطاق الطول الموجي 380-1100nm).

ما هي المشاكل الأساسية التي يمكن لهذا المنتج أن يحلها لك؟

إذا كنت تبحث عن حلول للمشكلات التالية - ألواح القوس الزجاجية العادية معرضة للتشقق في البيئات ذات درجات الحرارة العالية، أو مكونات القوس البلاستيكية غير مقاومة للتآكل الكيميائي، أو الألواح المعدنية المنحنية تحجب المسار البصري، أو لا توجد ألواح قوس كوارتز متوفرة في السوق تلبي متطلبات الانحناء والحجم المحددة - فإن هذا المنتج يمكن أن يلبي احتياجاتك مباشرة. يمكنه توسيع المزايا المتأصلة للكوارتز إلى الهياكل غير المستوية، مما يضمن أن معداتك لا تزال تحقق نقاء مستوى الكوارتز والاستقرار الحراري في المناطق ذات المساحة المحدودة أو دورات مسار التدفق.

المزايا الهيكلية والتقنية

I. نظام المواد

- ركيزة كوارتز عالية النقاء: محتوى SiO₂ ≥ 99.99%، يمكن التحكم في محتوى الهيدروكسيل ضمن ≥ 150 جزء في المليون

ثانيا. عملية صب

يعتمد تقنية الانحناء الحراري المتدرج المجزأ:

1. مرحلة التسخين المسبق: يتم تسخين لوح الكوارتز على قالب دقيق بمعدل 5-10 درجة مئوية/دقيقة حتى يقترب من نقطة التليين

2. مرحلة التشكيل: تطبق قضبان الضغط المؤازرة ذات التحكم العددي القوة وفقًا للمسار المحدد مسبقًا، مما يحافظ على انحراف محيط الشكل القوسي في حدود ±0.3 مم/م

3. مرحلة التقسية: يتم تخفيضها إلى درجة حرارة الغرفة بمعدل ≥ 2 درجة مئوية / دقيقة للتخلص من الإجهاد الداخلي وضمان عدم وجود خطوط انكسار في منطقة القوس

ثالثا. نطاق المواصفات القابلة للتخصيص

الأبعاد المستوية: الحد الأقصى 600 × 400 مم

نطاق السُمك: 1.5 مم – 12 مم

زاوية القوس: 0° – 180° (قوس دائري)

فرق الارتفاع المركزي: ≥ 150 مم / ≥ 200 مم

استقامة الحافة: ±0.2 مم/300 مم

رابعا. خيارات المعالجة السطحية

- التلميع باللهب: أعلى لمعان، مناسب للألواح المقوسة ذات نوافذ المراقبة البصرية

- التلميع الميكانيكي الكيميائي: مناسب لحواف التثبيت ذات حلقات الختم

- السفع الرملي/اللمسة النهائية غير اللامعة: للوحات أو سيناريوهات الإضاءة الموحدة مع منع الضوء الشارد المضاد للانعكاس

تحديات التطبيق المحددة التي يمكن معالجتها

1. تحويل السوائل في معدات تنظيف أشباه الموصلات: تتطلب الجدران الداخلية لآلة التنظيف من النوع الحوضي لوحات توجيه منحنية لتوجيه المحلول بالتساوي إلى سطح الرقاقة. تحتوي لوحة الكوارتز المستوية التقليدية مع شرائط الختم على أداة لتراكم السائل. يمكن للوحة الكوارتز المنحنية أن تعمل بشكل مباشر كلوحة سفلية لقناة التدفق، مع قوس على شكل حرف U يبلغ نصف قطره 80 مم مما يزيل المنطقة المضطربة تمامًا. تمت زيادة تجانس التنظيف من 92% إلى أكثر من 98%.

2. تشكيل مسار الضوء لمصدر ضوء المعالجة بالأشعة فوق البنفسجية: يحتاج مطور وحدة المعالجة UV-LED إلى تحويل مصدر الضوء الخطي إلى مجال ضوء على شكل قوس لتشعيع المنتجات الأسطوانية. باستخدام لوحة منحنية 150 مم × 40 مم (نصف قطر الانحناء 75 مم، النفاذية ≥ 90% عند 365 نانومتر)، بدلاً من مجموعات العاكس الثلاثة الأصلية، يتم زيادة كفاءة الضوء بنسبة 22%، ويتم تقليل السمك الإجمالي بمقدار 35 مم.

3. التوسع الميداني لنافذة المراقبة في المفاعلات ذات درجة الحرارة العالية: يحتاج المفاعل الصغير ذو التدفق المستمر إلى مراقبة عملية التبلور الداخلي في المنطقة المحاطة بنطاق التسخين. قام العميل بتخصيص لوحة قوس الكوارتز على شكل حرف L مع انحناء 90 درجة، مع جانب واحد بمثابة منفذ مراقبة الختم العلوي والجانب الآخر يمتد بشكل مائل إلى داخل الفرن. يمكّن هذا التصميم المشغل من مراقبة مورفولوجيا البلورة دون تفكيك سترة التسخين، مما يسمح بالمراقبة في الوقت الفعلي وتمديد دورة تنظيف وصيانة المفاعل ثلاث مرات.

لماذا تختارنا؟

- تخصيص دفعة صغيرة بدون رسوم القالب: الحد الأدنى لكمية الطلب هو قطعة واحدة. الاستفادة من نظام القالب القابل لإعادة التشكيل، مما يلغي الحاجة إلى تحمل التكلفة العالية للقوالب الصلبة باهظة الثمن.

- التحقق من التسامح الزاوي: تأتي كل لوحة قوسية مع تقرير قياس ثلاثي الإحداثيات. تتم مقارنة النقاط الكنتورية الرئيسية مع الرسم للتراكب.

- التزام التسليم: للطلبات العادية بسماكة ≥ 6 مم وعدد الأقواس ≥ 2.

- دعم تطبيق تحليل الفشل: إذا واجه نظامك تشققًا في لوحة قوس الكوارتز أو توهين انتقال الضوء، فيمكنك إرجاع العينة لتحليل محتوى الهيدروكسيل وتوزيع الإجهاد وطبقة التبلور وتلقي اقتراحات التحسين.

حالة طلب العميل المجهول

الحالة 1 (الوحدة الضوئية للأجهزة الطبية)

احتاجت إحدى شركات مصدر ضوء المنظار الأوروبي إلى لوحة توجيه ضوء كوارتز زائدية لإعادة توجيه ضوء LED بمقدار 70 درجة من الاتجاه الأفقي وتوسيعه في نفس الوقت إلى بقعة ضوء بيضاوية الشكل. رفض العديد من الموردين في السوق إنتاج عينات، مع الأخذ في الاعتبار أنه كان من الصعب تلبية متطلبات التسامح لكل من انحراف الزاوية بمقدار ±0.5 درجة وتساوي طاقة بقعة الضوء > 85%. استخدمنا الطباعة ثلاثية الأبعاد للمساعدة في تحديد موضع القالب ودمجناه مع التلميع اليدوي باللهب للتشكيل. بعد ثلاث عينات، كان انحراف الزاوية ±0.3 درجة وكان توحيد بقعة الضوء 88.7%. لقد دخل هذا المكون الآن مرحلة التحقق من الإنتاج الضخم، ويبلغ حجم الشراء السنوي المقدر 500 قطعة.

الحالة 2 (جهاز التفاعل المختبري)

كانت مجموعة أبحاث الهندسة الكيميائية في إحدى الجامعات تقوم ببناء منصة تفاعل كيميائي ضوئي وتحتاج إلى إدخال ألياف بصرية في حاوية كروية مملوءة بالغاز المسببة للتآكل. نافذة نقل الضوء القياسية لا يمكنها تلبية متطلبات اتجاه الضوء. لقد صنعنا لوحة قوس توجيه ضوء الكوارتز مع انحناء على شكل حلزوني (سمك 1.2 مم فقط، زاوية انحناء 135 درجة)، والتي تم تلبيدها مباشرة على شفة مصنوعة خصيصًا. تم استخدام الجهاز بنجاح في نهاية المطاف في تجربة التحفيز الضوئي تحت جو غاز الكلور، دون أي تسرب أو ظواهر حفر نافذة خفيفة.

تبدأ كل لوحة كوارتز مسطحة منحنية أو على شكل قوس من رسم أو وصف لحالة العمل التي تقدمها. بغض النظر عن مدى عدم تقليدية الانحناء، أو مدى صرامة التفاوتات، أو حتى إذا لم تكن متأكدًا من إمكانية تحقيق ذلك بنفسك - يرجى إرسال متطلباتك إلينا. سيقدم الفريق الهندسي تحليل الجدوى ونطاق الأسعار في غضون 24 ساعة.
