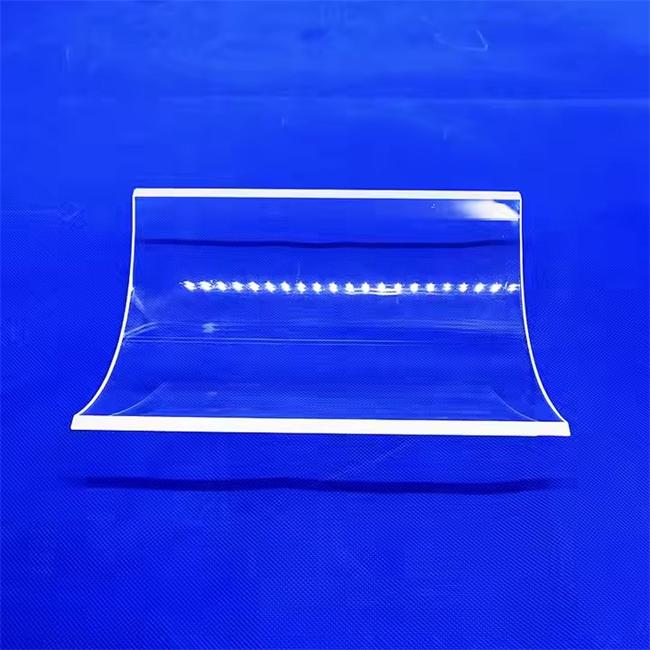

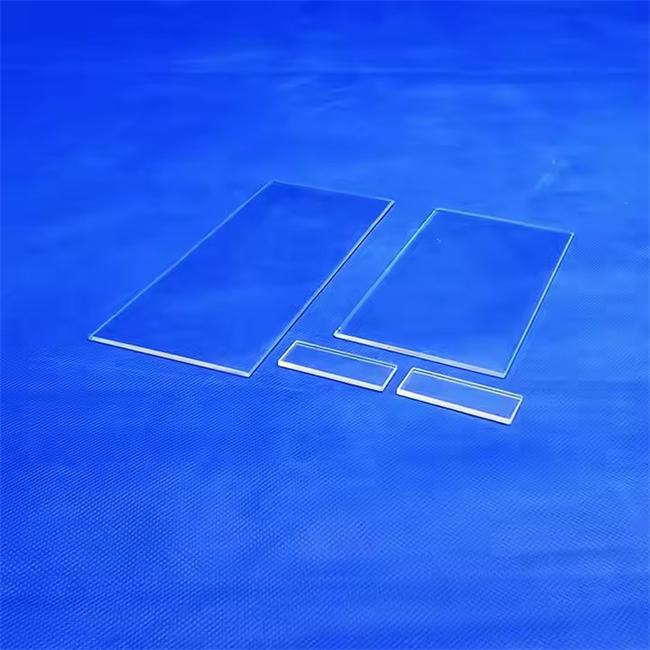

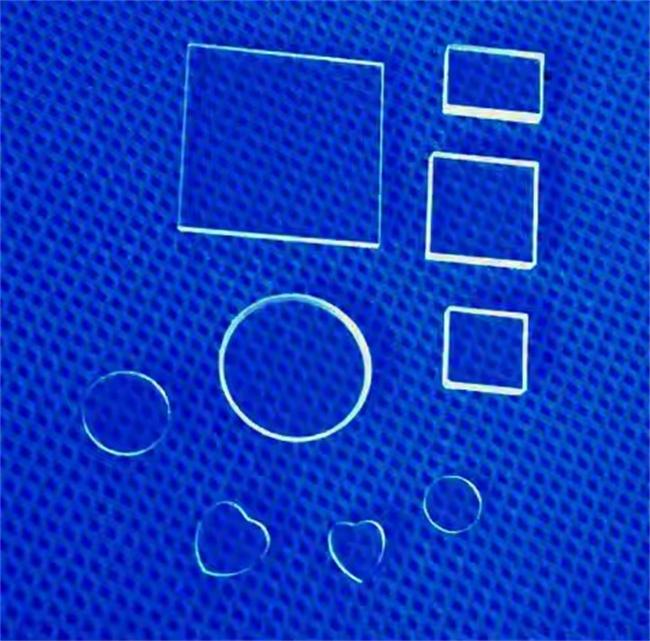

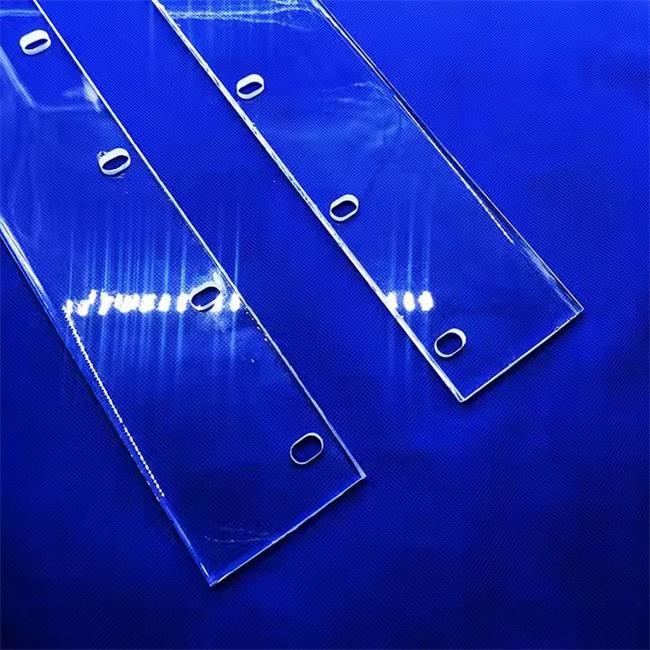

Gebogene und gebogene flache Quarzplatte

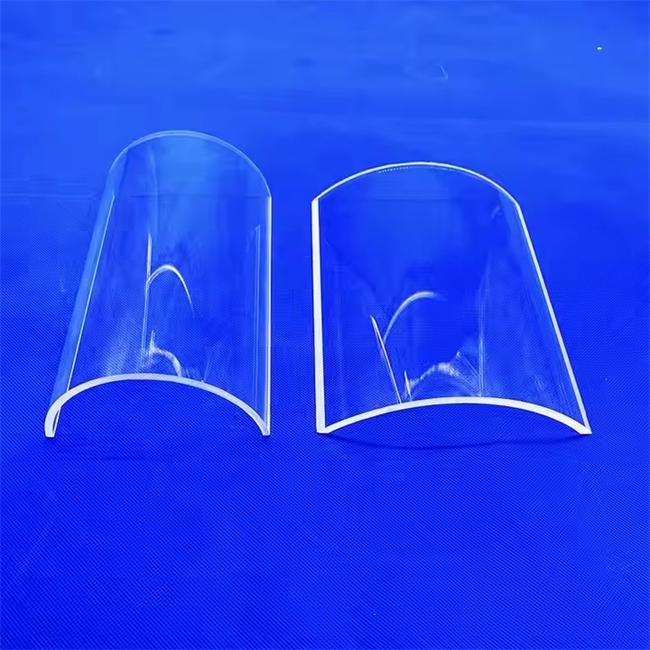

Der Die gebogene und bogenförmige flache Quarzplatte ist eine spezielle Art von Quarzkomponente, die durch spezielles Erhitzen und Biegen des flachen Quarzmaterials hergestellt wird. Es kombiniert die Hochtemperaturbeständigkeit, hohe Lichtdurchlässigkeit und Korrosionsbeständigkeit von Quarz mit einer maßgeschneiderten bogenförmigen Struktur. Dieses Produkt wurde speziell für Szenarien in den Bereichen Optik, Halbleiter, Medizin- und Laborgeräte entwickelt, die besondere Anforderungen an die Lichtwegführung, Flüssigkeitskontrolle oder Raumanpassung stellen. Es kann entsprechend den vom Kunden bereitgestellten Zeichnungen mit verschiedenen Krümmungen wie R-Winkel, Wellenform und U-Form angepasst werden.

FAQ

F1: Wie hoch hält die bogenförmige und gebogene flache Quarzplatte aus?

A: Abhängig von der Qualität des Quarzrohmaterials können gewöhnliche Produkte einer Langzeittemperatur von 1100 °C standhalten und hochreine Quarzprodukte können stabil bei 1200 °C betrieben werden. Die Festigkeit des bogenförmigen Bereichs bleibt nach dem Warmbiegen mit dem Grundmaterial konsistent und es kommt zu keiner Erweichung oder Verformung.

F2: Was ist der minimal erreichbare Biegeradius?

A: Bei Platten, die dünner als 3 mm sind, kann der minimale innere Biegeradius 15 mm erreichen; Bei einer Dicke von 5–8 mm wird empfohlen, dass der Radius nicht weniger als 30 mm beträgt. Spezifische Details müssen durch die Technik für den Temperaturgradienten und die mechanischen Belastungsanforderungen Ihrer Arbeitsumgebung bestätigt werden.

F3: Können mehrere unterschiedliche Biegerichtungen auf derselben Quarzplatte erreicht werden?

A: Ja. Wir haben für viele Kunden S-förmige Doppelbogen- und dreidimensionale Torsionsbogenplatten hergestellt. Beachten Sie jedoch, dass die Hinzufügung mehrerer Bogenradien die Kontrolle der Verarbeitungstoleranzen erschwert. Es wird empfohlen, zwischen den einzelnen Bogensegmenten einen geraden Übergangsbereich von mindestens 20 mm freizulassen.

F4: Welches Maß an Oberflächengüte kann erreicht werden?

A: Die reguläre Schleiffläche hat Ra ≤ 0,8 μm und das präzise Polieren kann Ra ≤ 0,2 μm erreichen. Für optische Übertragungszwecke können wir Polieren auf Laserebene mit einer Lichtdurchlässigkeitsrate von ≥ 92 % (Wellenlängenband 380–1100 nm) anbieten.

Welche Kernprobleme kann dieses Produkt für Sie lösen?

Wenn Sie nach Lösungen für die folgenden Probleme suchen: Gewöhnliche Lichtbogenplatten aus Glas neigen in Umgebungen mit hohen Temperaturen zu Rissen, Lichtbogenkomponenten aus Kunststoff sind nicht beständig gegen chemische Korrosion, gebogene Metallplatten blockieren den optischen Weg oder es sind keine Quarz-Lichtbogenplatten auf dem Markt erhältlich, die die spezifischen Anforderungen an Krümmung und Größenanpassung erfüllen – dann kann dieses Produkt Ihre Anforderungen direkt erfüllen. Es kann die inhärenten Vorteile von Quarz auf nicht-planare Strukturen erweitern und sicherstellen, dass Ihre Ausrüstung auch in Bereichen mit begrenztem Platz oder begrenzten Strömungspfadkurven weiterhin Reinheit und thermische Stabilität auf Quarzniveau erreicht.

Strukturelle und technische Vorteile

I. Materialsystem

- Hochreines Quarzsubstrat: SiO₂-Gehalt ≥ 99,99 %, Hydroxylgehalt kann innerhalb von ≤ 150 ppm kontrolliert werden

II. Formprozess

Verwendet segmentierte Gradienten-Wärmebiegetechnologie:

1. Vorwärmphase: Die Quarzplatte wird auf einer Präzisionsform mit einer Geschwindigkeit von 5–10 °C/min bis nahe an den Erweichungspunkt erhitzt

2. Formungsphase: Numerisch gesteuerte Servodruckstangen üben Kraft entsprechend der voreingestellten Flugbahn aus und halten die Abweichung der Bogenformkontur innerhalb von ±0,3 mm/m

3. Temperstufe: Mit einer Geschwindigkeit von ≤ 2 °C/min auf Raumtemperatur reduziert, um innere Spannungen zu beseitigen und sicherzustellen, dass es im Lichtbogenbereich keine Doppelbrechungsstreifen gibt

III. Anpassbarer Spezifikationsbereich

Planare Abmessungen: Maximal 600×400mm

Dickenbereich: 1,5 mm – 12 mm

Bogenwinkel: 0° – 180° (Kreisbogen)

Mittenhöhenunterschied: ≤ 150 mm / ≤ 200 mm

Kantengeradheit: ±0,2 mm/300 mm

IV. Optionen zur Oberflächenbehandlung

- Flammpolieren: Höchster Glanz, geeignet für Lichtbogenplatten mit optischen Beobachtungsfenstern

- Chemisch-mechanisches Polieren: Geeignet für Einbauflansche mit Dichtringen

- Sandstrahlen/Mattierung: Für gleichmäßige Lichtplatten oder Szenarien mit entspiegelter Streulichtverhinderung

Spezifische Anwendungsherausforderungen, die angegangen werden können

1. Flüssigkeitsumleitung in Halbleiter-Reinigungsgeräten: Die Innenwände der Trog-Reinigungsmaschine erfordern gebogene Leitplatten, um die Lösung gleichmäßig auf die Waferoberfläche zu leiten. Die traditionelle ebene Quarzplatte in Kombination mit Dichtungsstreifen verhindert die Flüssigkeitsansammlung. Unsere gebogene Quarzplatte kann direkt als Bodenplatte des Strömungskanals dienen, wobei ein U-förmiger Bogen mit einem Radius von 80 mm die turbulente Zone vollständig eliminiert. Die Reinigungsgleichmäßigkeit wird von 92 % auf über 98 % gesteigert.

2. Lichtwegformung für UV-Härtungslichtquelle: Ein Entwickler eines UV-LED-Härtungsmoduls muss die lineare Lichtquelle in ein bogenförmiges Lichtfeld umwandeln, um zylindrische Produkte zu bestrahlen. Durch die Verwendung einer 150 mm × 40 mm großen gebogenen Platte (Krümmungsradius von 75 mm, Durchlässigkeit ≥ 90 % bei 365 nm) anstelle der ursprünglichen drei Reflektorkombinationen wird die Lichteffizienz um 22 % erhöht und die Gesamtdicke um 35 mm reduziert.

3. Felderweiterung des Beobachtungsfensters in Hochtemperaturreaktoren: Ein Mikroreaktor mit kontinuierlicher Strömung muss den internen Kristallisationsprozess in dem vom Heizband umgebenen Bereich beobachten. Der Kunde fertigte eine L-förmige Quarzlichtbogenplatte mit einer 90°-Biegung an, wobei eine Seite als obere abdichtende Beobachtungsöffnung diente und die andere Seite schräg in das Ofeninnere hineinragte. Dieses Design ermöglicht es dem Bediener, die Kristallmorphologie zu überwachen, ohne den Heizmantel zu demontieren. Dies ermöglicht eine Echtzeitüberwachung und verlängert den Reinigungs- und Wartungszyklus des Reaktors um das Dreifache.

Warum sollten Sie sich für uns entscheiden?

- Individualisierung von Kleinserien ohne Formgebühr: Die Mindestbestellmenge beträgt 1 Stück. Nutzen Sie ein rekonfigurierbares Formsystem, wodurch die hohen Kosten teurer Hartformen entfallen.

- Überprüfen Sie die Winkeltoleranz: Jeder Lichtbogenplatte liegt ein Drei-Koordinaten-Messprotokoll bei. Die wichtigsten Konturpunkte werden zur Überlagerung mit der Zeichnung verglichen.

- Lieferverpflichtung: Bei regulären Bestellungen mit einer Dicke ≤ 6mm und einer Bogenanzahl ≤ 2.

- Unterstützung für die Anwendung zur Fehleranalyse: Wenn in Ihrem System Risse in der Quarzbogenplatte oder eine Schwächung der Lichtdurchlässigkeit auftreten, können Sie die Probe zur Analyse des Hydroxylgehalts, der Spannungsverteilung und der Kristallisationsschicht zurücksenden und Verbesserungsvorschläge erhalten.

Anonymer Kundenanwendungsfall

Fall 1 (Optisches Modul für medizinische Geräte)

Ein europäischer Endoskop-Lichtquellenhersteller benötigte eine hyperbolische Quarz-Lichtleiterplatte, um das LED-Licht um 70° aus der horizontalen Richtung umzulenken und es gleichzeitig zu einem elliptischen Lichtfleck zu erweitern. Viele Anbieter auf dem Markt weigerten sich, Muster herzustellen, da es schwierig war, die Toleranzanforderungen sowohl einer Winkelabweichung von ±0,5° als auch einer Gleichmäßigkeit der Lichtpunktenergie > 85 % einzuhalten. Wir nutzten den 3D-Druck, um die Positionierung der Form zu unterstützen, und kombinierten ihn mit manuellem Flammpolieren zur Formgebung. Nach drei Proben betrug die Winkelabweichung ±0,3° und die Gleichmäßigkeit des Lichtflecks 88,7 %. Diese Komponente befindet sich nun in der Verifizierungsphase der Massenproduktion und das geschätzte jährliche Einkaufsvolumen beträgt 500 Stück.

Fall 2 (Laborreaktionsgerät)

Eine Forschungsgruppe für Chemieingenieurwesen an einer Universität baute eine photochemische Reaktionsplattform und musste eine optische Faser in einen kugelförmigen Behälter einführen, der mit korrosivem Gas gefüllt war. Das Standard-Lichtdurchlässigkeitsfenster konnte die Anforderungen an die Lichtrichtung nicht erfüllen. Wir haben eine Quarz-Lichtleiter-Bogenplatte mit einer spiralförmigen Biegung (Dicke nur 1,2 mm, Biegewinkel 135°) hergestellt, die direkt auf einen speziell angefertigten Flansch gesintert wurde. Das Gerät wurde schließlich erfolgreich in einem Photokatalyseexperiment unter Chlorgasatmosphäre eingesetzt, ohne dass Leckagen oder Lichtfensterätzphänomene auftraten.

Jede gebogene oder bogenförmige flache Quarzplatte basiert auf einer von Ihnen bereitgestellten Zeichnung oder Beschreibung des Betriebszustands. Egal wie unkonventionell die Krümmung ist, wie eng die Toleranzen sind oder ob Sie unsicher sind, ob sie selbst realisierbar ist – senden Sie uns bitte Ihre Anforderungen. Das Ingenieurteam erstellt innerhalb von 24 Stunden eine Machbarkeitsanalyse und ein Angebot.
