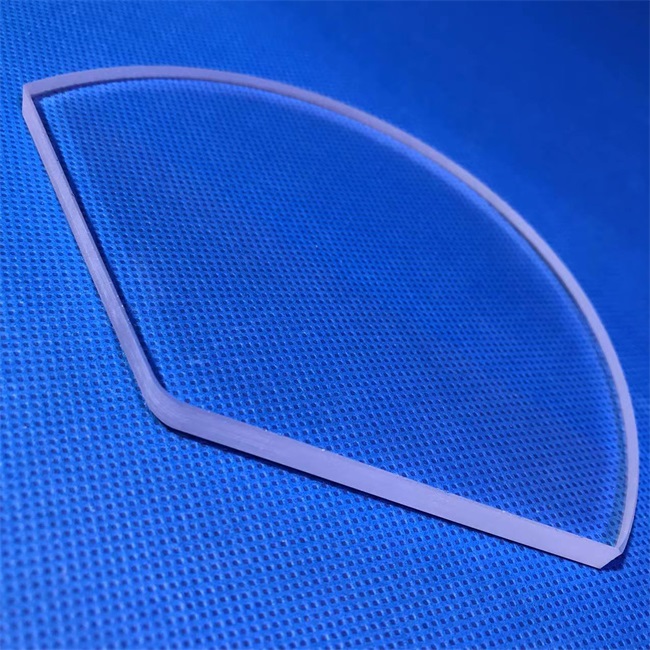

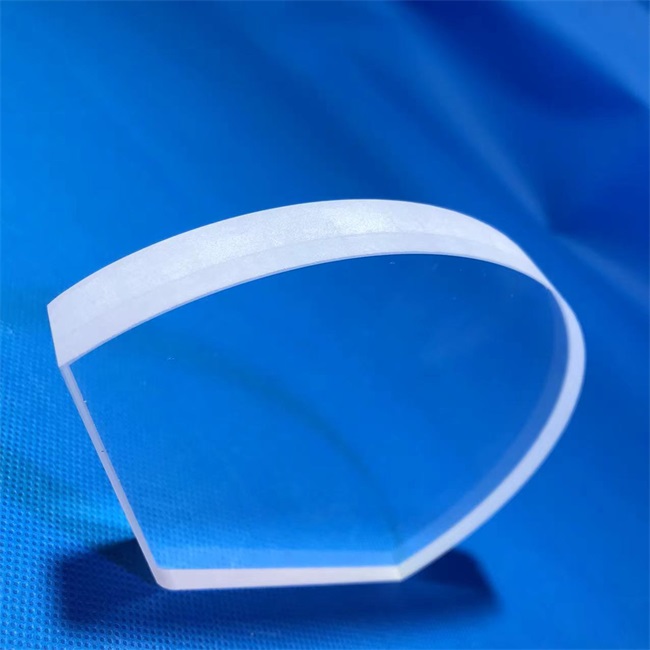

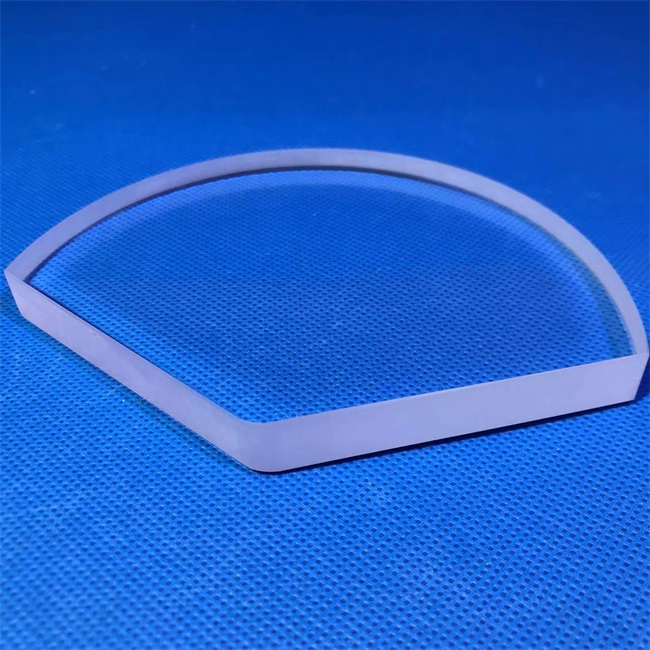

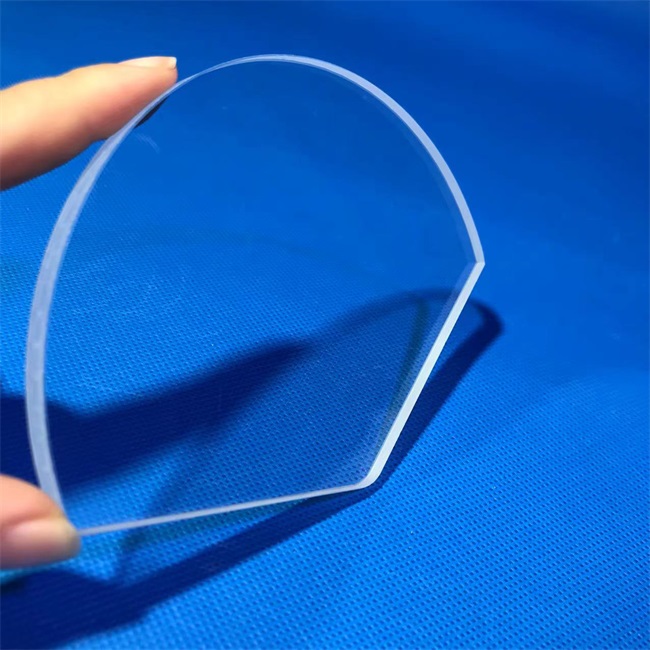

La finestra a piastra in quarzo a forma di ventaglio è un componente in quarzo di grado ottico con una forma a ventaglio, comunemente utilizzata nelle finestre di osservazione di apparecchiature a semiconduttore, finestre di uscita laser, interfacce di tenuta della camera a vuoto e porte di monitoraggio laterale del forno ad alta temperatura. Rispetto alle finestre rettangolari o circolari convenzionali, il design a forma di ventaglio può raggiungere la massima apertura effettiva in uno spazio limitato, adattandosi anche alle superfici di montaggio curve. In qualità di produttore professionale personalizzato, Luverre Quartz fornisce servizi completi di elaborazione del processo, dal taglio grezzo, alla molatura di precisione, dalla lucidatura al rivestimento, supportando la personalizzazione personalizzata di qualsiasi angolo centrale (30 ° -180 °), raggio interno ed esterno e spessore, soddisfacendo i rigorosi requisiti dei campi di produzione di fascia alta per aperture irregolari di finestre in quarzo.

Quali problemi fondamentali può risolverti?

-Spazio di installazione limitato: il contorno a forma di ventaglio può essere incorporato in flange circolari o pareti di tubi senza la necessità di modificare l'involucro dell'apparecchiatura.

-Deviazione della direzione del percorso ottico: personalizzata tramite angoli a ventaglio, controllo preciso dell'incidenza del raggio e degli angoli di uscita.

-Sigillatura sotto vuoto ad alta temperatura: il basso coefficiente di espansione garantisce l'assenza di esplosioni o perdite in ambienti sotto vuoto o ad alta temperatura.

-Coerenza delle prestazioni ottiche: dal centro del cerchio a forma di ventaglio all'arco esterno, il materiale è uniforme senza strisce e l'immagine è priva di distorsioni.

Scenari applicativi tipici

Attrezzatura per l'incisione dei semiconduttori: finestra di rilevamento del punto finale ottico laterale per la camera di reazione - fissata alla parete interna della camera a forma di arco, risparmiando spazio

Lidar: finestra circolare di emissione luminosa del modulo di scansione rotante: copertura a ventaglio ad ampio angolo del campo di scansione orizzontale

Macchina di rivestimento sottovuoto: finestra a forma di ventaglio per l'osservazione del processo di deposizione - resistente alla cottura ad alta temperatura e all'adesione della pellicola

Apparecchiature per l'imaging medicale: finestra del rilevatore CT circolare: bassa dispersione, elevata trasmittanza, riduzione degli artefatti

Forno ad alta temperatura: misurazione laterale della temperatura o finestra di acquisizione immagini - resistente allo shock termico di 1200 ℃, senza condensa

Caso di domanda del cliente (anonimo)

Caso 1: Un'azienda di apparecchiature per semiconduttori (modulo di rilevamento del punto finale ottico della macchina per incisione)

-Requisito: installare una finestra in quarzo a forma di ventaglio sulla parete laterale curva della camera di reazione di attacco, con un angolo centrale di 60 °, un raggio dell'arco esterno di 80 mm, un raggio dell'arco interno di 40 mm e uno spessore di 8 mm. La finestra dovrebbe resistere alla cottura a 200 ℃ e ad un ambiente al plasma ad alta densità e la trasmittanza nella regione ultravioletta (266 nm) dovrebbe essere ≥ 80%.

-Soluzione: utilizziamo quarzo sintetico JGS1, sottoposto a sgrossatura CNC e lucidatura ad anello per ottenere una rugosità superficiale di Ra0,3 nm. La trasmittanza UV misurata a 266 nm è dell'83%. Effettuare uno smusso di 0,2 mm × 45° sul bordo della finestra per evitare la concentrazione delle tensioni.

-Risultato: dopo l'installazione da parte del cliente, la potenza del segnale di rilevamento dell'endpoint è aumentata del 35% e il tasso di falsi attivamenti è diminuito a un terzo dell'originale.

Caso 2: Una startup di radar laser (finestra circolare di scansione rotante)

-Requisito: una struttura di emissione luminosa circolare a 360° per un LiDAR meccanico a 128 linee richiede quattro piastre di quarzo a forma di ventaglio con angoli centrali di 90° ciascuna da assemblare in un anello circolare completo. Richiedere che la concentricità degli archi interno ed esterno di ciascuna piastra a forma di ventaglio sia ≤ 0,02 mm e che la trasmittanza sia ≥ 98% a 905 nm.

-Soluzione: Disponiamo di piastre personalizzate a forma di ventaglio con un raggio dell'arco esterno di 65 mm, un raggio dell'arco interno di 55 mm e uno spessore di 2 mm. Ogni piastra è etichettata con un numero indipendente per garantire uno spazio di giunzione ≤ 0,05 mm. Sono inoltre rivestiti con una pellicola antiriflesso a banda stretta da 905 nm.

-Risultato: la trasmittanza della finestra circolare giuntata è stata misurata pari al 98,2% e l'uniformità della nuvola di punti scansionata è stata significativamente migliorata.

Caso 3: Un produttore tedesco di apparecchiature per il rivestimento sotto vuoto (anonimo)

-Requisito: Progettare una finestra di osservazione a forma di ventaglio con un angolo centrale di 45° per un sistema di monitoraggio ottico in linea, installato sulla flangia curva di una camera di rivestimento cilindrica. Deve resistere alla cottura a 150 ℃ e resistere agli spruzzi e all'adesione del materiale della pellicola di alluminio.

-Soluzione: Forniamo una finestra al quarzo JGS2 a forma di ventaglio di 5 mm di spessore, con una pellicola impermeabile, resistente all'olio e idrofobica rivestita sulla superficie esterna e senza rivestimento sulla superficie interna per garantire la trasmissione del percorso della luce. Il bordo adotta una struttura a gradini (gradino di 3 mm di spessore + area trasparente di 2 mm di spessore) con guarnizione O-ring.

-Risultato: la membrana idrofobica riduce efficacemente il periodo di adesione del materiale della membrana e la frequenza di pulizia è stata estesa da una volta per lotto a una volta ogni 10 lotti.

Se avete bisogno di piccoli lotti di campioni per la ricerca scientifica o di grandi quantità di componenti di livello industriale, possiamo fornire servizi completi dalla revisione dei disegni, alla selezione dei materiali, alla lavorazione e alla lucidatura fino ai test del rivestimento. Vi preghiamo di inviarci i parametri relativi all'angolo, al raggio, allo spessore e all'ambiente di utilizzo della ventola e vi forniremo soluzioni tecniche e preventivi entro 24 ore. Fate della precisa finestra a ventaglio il canale ideale per il vostro sistema ottico.
