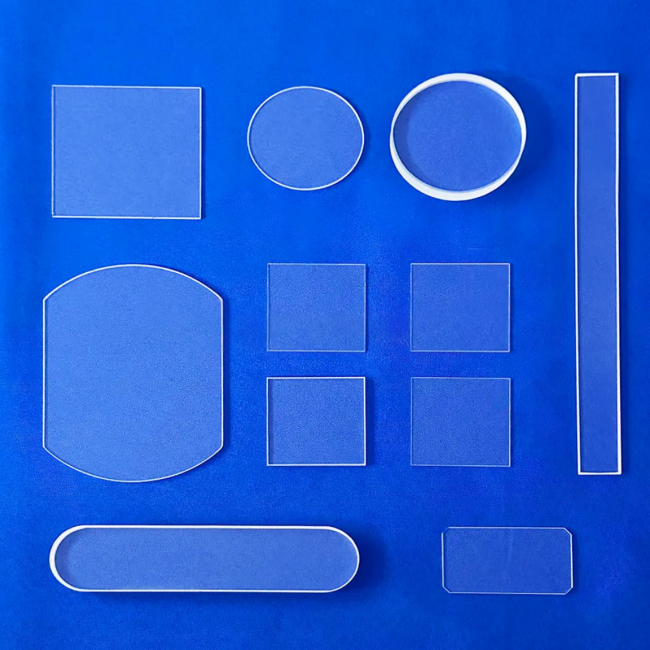

高純度の溶接および切断された石英コンポーネント

高純度の溶接および切断用石英コンポーネント。半導体、太陽光発電、光学、精密機器製造などのハイエンド分野向けに特別に設計されています。これらのコンポーネントは、高温でクリーンな環境での溶接保護、切断位置決め、断熱などの重要な機能を実行します。それらの純度、熱安定性、寸法精度は、最終製品の歩留まりと信頼性に直接影響します。

よくある質問 (FAQ)

Q1: 高純度の石英部品の溶接および切断の主材料の純度は何ですか?

A: 当社では、代表純度が 99% 以上、金属不純物の総含有量が 20ppm 未満の高純度石英原料を使用しており、半導体グレードのプロセスの要件を満たすことができます。

Q2: コンポーネントが耐えられる最大動作温度はどれくらいですか?

A: 長期使用温度は 1100 °C に達することができ、短期耐熱温度は 1200 °C 以上で、この温度範囲内では熱膨張係数が非常に低く、寸法安定性に優れています。

Q3: カスタマイズ可能な最小の壁厚または口径はどれくらいですか?

A: 肉厚は0.8mmまで薄くでき、最小口径は1mmまで加工可能で、公差は±0.05mm以内に管理されています。複雑な不規則構造のカスタマイズにも対応します。

Q4: 標準的な在庫サイズはありますか?それとも注文に応じてすべてをカスタマイズする必要がありますか?

A: 一般的に使用される仕様の半製品を在庫しており、単体サンプルから量産まで、図面に基づいて完全にカスタマイズされたサービスを提供しています。

この製品はどのような主要なニーズを解決できますか?

-歩留まりの向上: 溶接スパッタと切削熱影響部の汚染を減らし、スクラップ率を下げます。

- プロセスの一貫性: 石英部品のサイズの偏差によって引き起こされるプロセスの変動を排除します。

-機器の互換性: 既存の機器を変更したり、既存の器具を直接交換または埋め込んだりする必要はありません。

-長期的なコスト管理: 高純度の材料により、微小亀裂や結晶化老化が遅延され、交換サイクルが延長されます。

製品の核となる技術特性と応用価値

1. 超高純度材料システム

- 特徴: 水酸基含有量 < 150ppm、気泡なし、縞模様なし、不純物混入なし。

-価値: 溶接またはレーザー切断プロセス中にワークピースへの金属イオンや揮発性物質の放出を回避します。特に、汚染を許容しない LED チップのパッケージング、ファイバ融着接続、シリコン ウェーハのエッジ切断などのプロセスに適しています。

2. 精密溶接・切断構造設計

-特長: このコンポーネントは、ガス流路、位置決めスロット、断熱反射面などの複合機能を統合できます。

-価値: 1 つのコンポーネントで、溶接保護ガスの均一な分布、ワークピースの正確な位置決め、熱バリアという 3 つの主要な機能を同時に実現し、治具の数を減らし、自動化の統合を向上させます。

3. 優れた熱力学的安定性

・特徴： 熱膨張係数は約0.54×10⁻⁶/K、熱伝導率は1.4W/(m・K)と低い。

-価値: 繰り返しの急激な温度変化(レーザーパルス溶接など)でも変形や亀裂が発生せず、数ヶ月の連続生産でも光路と位置精度を確保します。

4.カスタマイズ可能なサイズ範囲は非常に広いです

・特長： 外径は5mm～400mm、長さは10mm～800mm、形状は丸パイプ、角キャビティ、コーン、フランジカバー、異形エルボなどがあります。

-価値: マイクロ医療機器のレーザー切断ヘッドの保護窓であっても、大型の太陽光発電ガラスコーティングラインヒーターの絶縁カバーであっても、それらは 1 つの工場で解決できます。

実際のアプリケーションにおける特定の問題を解決する

レーザー切断中に発生する内部応力により石英部品が破断します。勾配アニールプロセスを使用して残留応力を除去し、有限要素シミュレーションを通じて肉厚分布を最適化します。

溶接を繰り返すと、石英の表面が結晶化して白くなり、光路を遮断します。高純度の溶融石英を使用し、表面を不動態化することで、結晶化防止寿命が3倍以上に向上します。

標準部品は輸入機器の非標準インターフェイスと一致しません。3Dスキャンリバースモデリング+元の位置置換カスタマイズが提供され、フランジ角度、ネジ、シール溝は機器の測定データに従って完全に加工されます

小ロットや多品種間の切り替えコストは高い: フレキシブルな生産ラインは、金型コストなしで最小 1 個の注文をサポートします。

なぜ私たちを選ぶのですか?

-全工程独立加工： 切断、研削、打ち抜き、研磨から熱間加工、洗浄、梱包まですべて自社工場内で完結し、品質管理が可能です。

充実した検出機能。 ・光学式プロファイラー、紫外線透過率分析装置、アニメ画像測定器、応力検出器を備え、バッチごとに検出レポートを発行する

-世界中の顧客にサービスを提供: 当社の製品は、ドイツ、日本、韓国、米国を含む 10 か国以上に輸出されています。

-迅速な対応のカスタマイズ: エンジニアは製造可能性に関する提案を提供し、技術的な問い合わせには 24 時間以内に応答し、予備的な設計ソリューションを 72 時間以内に提供します。

お客様の申請事例 (匿名)

事例 1: 欧州の半導体パッケージング装置サプライヤー

要件: 金ワイヤ溶接機の溶接ヘッドの側面にガスガイド石英部品が必要です。これは、溶接点の周囲 0.5 mm の領域を窒素ガスで正確にカバーし、溶接ヘッドの高速移動を妨げないことが必要です。

解決策: 当社は、幅 0.3 mm の狭い継ぎ目の空気出口を統合した、全体サイズ 12 mm × 8 mm × 5 mm、壁厚 1 mm の小型湾曲石英カバーを設計および製造しました。溶接ヘッドを避けるために先端が面取りされています。

結果: お客様の溶接スパッタは 76% 削減され、溶接ヘッドの移動軌跡はまったく妨げられませんでした。 18 か月間継続して購入しており、月間平均使用量は 2,000 個です。

事例2：太陽電池用レーザー溝入れ装置メーカー

要件: レーザー切断ヘッドの下にある保護レンズは頻繁にシリコン粉末で汚染されており、2 時間ごとに清掃のためにシャットダウンする必要があります。煙や塵を除去するために、カッティングヘッドとシリコンウェーハの間に設置される石英負圧吸引リングのカスタマイズをリクエストしてください。

解決策： 外径180mm、内径120mm、厚さ8mmの円形石英部品を開発しました。内部設計には円形の気道と36個の等角度の微細孔が含まれており、表面は反射防止膜でコーティングされています。

結果：保護レンズの洗浄サイクルが40時間に延長され、ライン全体のOEE（設備効率）が12%向上しました。このコンポーネントは、顧客の新しい機器の標準部品となっています。

事例 3: 米国の医療レーザー機器会社

要件: 低侵襲ファイバーレーザー切断機用の使い捨て石英チップヘッド。生体適合性があり、正確に壊れやすく、光透過率が 92% 以上である必要があります。

解決策: 外径 2.2 mm、内径 1.6 mm、長さ 25 mm の石英毛細管をカスタマイズしました。チューブの壁には円形の V 字型の溝 (深さ 0.2 mm) があらかじめ刻まれており、医師が手術後に壊して廃棄するのに便利です。

結果: ISO 10993 生体適合性テストにより、透過率は 94.3% に達し、元のセラミック ソリューションと比較してユニットあたりのコストが 30% 削減されました。現在10万台が量産出荷されています。

ミリメートルレベルの精密溶接ノズルが必要な場合も、数百ミリメートルの真空チャンバー隔離窓が必要な場合も。スキームの検証段階であっても、量産拡張段階であっても、図面、スケッチ、または使用シナリオの説明だけを提供していただくことは歓迎されます。実現可能性の評価と見積もりについては、当社の技術営業チームにお問い合わせください。高純度の石英を使用して、より高品質な未来を溶接しましょう。

Luverre Quartz は 、溶融石英管、溶融石英プレート、溶融石英ロッド、溶融石英ウィンドウ、溶融石英るつぼ、溶融石英ボート、溶融石英フランジ、溶融石英ビーカー、溶融石英ガラス器具などを含む、幅広い高品質の溶融石英ガラスを製造および販売しています。溶融石英ガラス製品のあらゆるカスタマイズ要求にお応えします。

詳細につきましては、お気軽にお問い合わせください。
