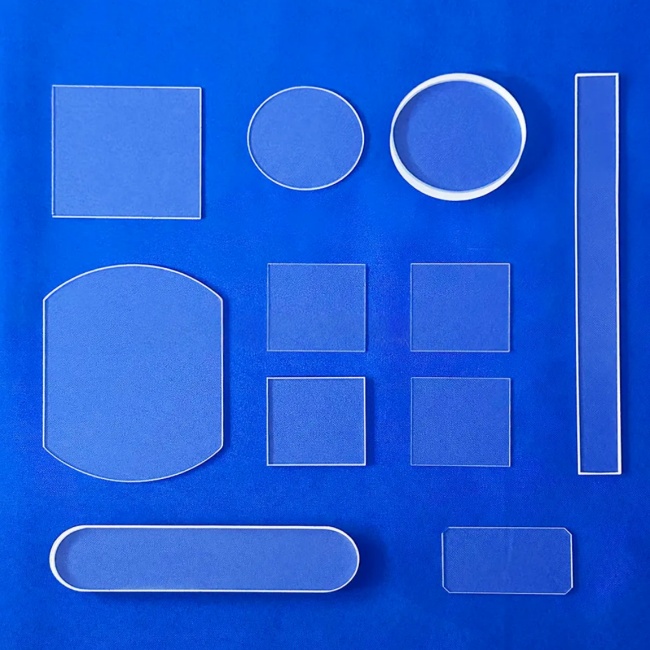

Hochreine geschweißte und geschnittene Quarzkomponenten

Hochreine Quarzkomponenten zum Schweißen und Schneiden , die speziell für High-End-Bereiche wie Halbleiter, Photovoltaik, Optik und Präzisionsinstrumentenbau entwickelt wurden. Diese Komponenten erfüllen Schlüsselfunktionen wie Schweißschutz, Schneidpositionierung und Wärmeisolierung in Umgebungen mit hohen Temperaturen und in sauberen Umgebungen. Ihre Reinheit, thermische Stabilität und Maßgenauigkeit wirken sich direkt auf die Ausbeute und Zuverlässigkeit des Endprodukts aus.

Häufig gestellte Fragen (FAQ)

F1: Wie hoch ist die Reinheit des Hauptmaterials für hochreine Schweiß- und Schneidquarzkomponenten?

A: Wir verwenden hochreine Quarzrohstoffe mit einer typischen Reinheit von ≥ 99 % und einem Gesamtgehalt an Metallverunreinigungen von weniger als 20 ppm, die die Anforderungen von Halbleiterprozessen erfüllen können.

F2: Was ist die maximale Betriebstemperatur, der die Komponente standhalten kann?

A: Die Langzeitgebrauchstemperatur kann 1100 °C erreichen, die kurzfristige Temperaturbeständigkeit liegt über 1200 °C und der Wärmeausdehnungskoeffizient ist in diesem Temperaturbereich extrem niedrig, mit ausgezeichneter Dimensionsstabilität.

F3: Was ist die minimale anpassbare Wandstärke oder Öffnung?

A: Die Wandstärke kann bis zu 0,8 mm betragen, die minimale Öffnung kann auf 1 mm bearbeitet werden und die Toleranz wird innerhalb von ± 0,05 mm kontrolliert. Es unterstützt die Anpassung komplexer unregelmäßiger Strukturen.

F4: Haben Sie Standardlagergrößen? Oder sollen wir alles den Bestellungen entsprechend anpassen?

A: Wir haben sowohl gängige Spezifikationen von Halbzeugen auf Lager als auch vollständig kundenspezifische Dienstleistungen auf der Grundlage von Zeichnungen, von Einzelstückmustern bis hin zur Massenproduktion.

Welche Kernbedürfnisse kann das Produkt für Sie lösen?

-Ertragsverbesserung: Reduzieren Sie die Verschmutzung durch Schweißspritzer und die durch die Schneidhitze beeinflusste Zone und senken Sie die Ausschussrate.

-Prozesskonsistenz : Eliminieren Sie Prozessschwankungen, die durch Größenabweichungen von Quarzkomponenten verursacht werden.

-Gerätekompatibilität: Es ist nicht erforderlich, vorhandene Geräte zu modifizieren, vorhandene Vorrichtungen direkt auszutauschen oder einzubetten.

-Langfristige Kostenkontrolle: Hochreine Materialien verzögern Mikrorisse und Kristallisationsalterung und verlängern so die Austauschzyklen.

Technische Kernmerkmale und Anwendungswert des Produkts

1. Ultrahochreines Materialsystem

-Eigenschaften: Hydroxylgehalt <150 ppm, keine Blasen, keine Streifen, keine Einschlüsse von Verunreinigungen.

-Wert: Vermeidung der Freisetzung von Metallionen oder flüchtigen Stoffen an das Werkstück während Schweiß- oder Laserschneidprozessen, besonders geeignet für Prozesse wie LED-Chip-Verpackung, Faserschmelzspleißen und Kantenschneiden von Siliziumwafern, bei denen keine Toleranz gegenüber Verschmutzung besteht.

2. Präzisionsschweiß-/Schneidstrukturdesign

-Merkmale: Die Komponente kann Verbundfunktionen wie Gasströmungskanäle, Positionierungsschlitze und Wärmeisolationsreflexionsflächen integrieren.

-Wert: Eine Komponente erfüllt gleichzeitig drei Hauptfunktionen: gleichmäßige Verteilung des Schweißschutzgases, präzise Positionierung der Werkstücke und Wärmebarriere, wodurch die Anzahl der Vorrichtungen reduziert und die Automatisierungsintegration verbessert wird.

3. Ausgezeichnete thermodynamische Stabilität

-Eigenschaften: Der Wärmeausdehnungskoeffizient beträgt etwa 0,54 × 10 ⁻⁶/K und die Wärmeleitfähigkeit beträgt nur 1,4 W/(m · K).

-Wert: Keine Verformung oder Rissbildung bei wiederholten schnellen Temperaturschwankungen (z. B. Laserpulsschweißen), wodurch die optische Weg- und Positionsgenauigkeit über Monate kontinuierlicher Produktion gewährleistet ist.

4. Der anpassbare Größenbereich ist extrem groß

-Merkmale: Der Außendurchmesser reicht von 5 mm bis 400 mm, die Länge reicht von 10 mm bis 800 mm und die Formen umfassen runde Rohre, quadratische Hohlräume, Kegel, Flanschabdeckungen und unregelmäßige Bögen.

-Wert: Ob es sich um das Schutzfenster für Laserschneidköpfe für Mikro-Medizingeräte oder die Isolierabdeckung für große Photovoltaik-Glasbeschichtungslinienheizungen handelt, sie können in einer Fabrik gelöst werden.

Lösen Sie spezifische Probleme in Ihrer praktischen Anwendung

Quarzkomponenten brechen aufgrund der beim Laserschneiden erzeugten inneren Spannungen: Der Gradientenglühprozess wird verwendet, um Restspannungen zu beseitigen und die Wanddickenverteilung durch Finite-Elemente-Simulation zu optimieren

Nach wiederholtem Schweißen wird die Quarzoberfläche nach der Kristallisation weiß und blockiert den optischen Weg: Es wird hochreines Quarzglas verwendet und die Oberfläche wird passiviert, und die Antikristallisationslebensdauer wird um mehr als das Dreifache erhöht

Standardteile können nicht mit nicht standardmäßigen Schnittstellen importierter Geräte übereinstimmen: 3D-Scan-Umkehrmodellierung + Anpassung der Originalpositionsersetzung ist möglich, und Flanschwinkel, Gewinde und Dichtungsnuten werden vollständig gemäß den Messdaten der Ausrüstung verarbeitet

Die Kosten für den Wechsel zwischen Kleinserien und mehreren Sorten sind hoch: Die flexible Produktionslinie unterstützt eine Mindestbestellmenge von 1 Stück ohne Formkosten

Warum uns wählen?

- Vollständige prozessunabhängige Verarbeitung: vom Schneiden, Schleifen, Stanzen, Polieren bis hin zur Heißverarbeitung, Reinigung und Verpackung, alles in unserem Werk mit kontrollierbarer Qualität abgeschlossen.

-Vollständige Erkennungsfähigkeit: ausgestattet mit optischem Profiler, Ultraviolett-Durchlässigkeitsanalysator, Anime-Bildmessgerät, Spannungsdetektor und ausgestelltem Erkennungsbericht für jede Charge.

-Betreuung globaler Kunden: Unsere Produkte werden in über zehn Länder exportiert, darunter Deutschland, Japan, Südkorea und die Vereinigten Staaten.

-Schnelle Anpassung an die Reaktion: Ingenieure machen Vorschläge zur Herstellbarkeit, antworten innerhalb von 24 Stunden auf technische Anfragen und stellen innerhalb von 72 Stunden vorläufige Designlösungen bereit.

Kundenanwendungsfall (anonym)

Fall 1: Ein Lieferant von Halbleiterverpackungsanlagen in Europa

Anforderung: Für die Seite des Schweißkopfes der Golddrahtschweißmaschine wird eine gasgeführte Quarzkomponente benötigt, die den 0,5-mm-Bereich um den Schweißpunkt genau mit Stickstoffgas abdecken muss und die Hochgeschwindigkeitsbewegung des Schweißkopfes nicht beeinträchtigen darf.

Lösung: Wir haben eine gebogene Miniatur-Quarzabdeckung entworfen und hergestellt, die einen 0,3 mm breiten Luftauslass mit schmaler Naht integriert, mit einer Gesamtgröße von 12 mm × 8 mm × 5 mm und einer Wandstärke von 1 mm. Das vordere Ende ist abgeschrägt, um den Schweißkopf zu vermeiden.

Ergebnis: Die Schweißspritzer des Kunden wurden um 76 % reduziert und die Bewegungsbahn des Schweißkopfes wurde in keiner Weise beeinträchtigt. Sie kaufen seit 18 Monaten ununterbrochen ein, mit einem durchschnittlichen monatlichen Verbrauch von 2000 Stück.

Fall 2: Ein Hersteller von Laserschlitzgeräten für Photovoltaikzellen

Anforderung: Die Schutzlinse unter dem Laserschneidkopf ist häufig mit Siliziumpulver verunreinigt und muss alle 2 Stunden zur Reinigung abgeschaltet werden. Anfrage zur kundenspezifischen Anpassung eines Quarz-Unterdruck-Saugrings, der zwischen dem Schneidkopf und dem Siliziumwafer installiert wird, um Rauch und Staub zu entfernen.

Lösung: Wir haben ein kreisförmiges Quarzbauteil mit einem Außendurchmesser von 180 mm, einem Innendurchmesser von 120 mm und einer Dicke von 8 mm entwickelt. Das Innendesign umfasst einen kreisförmigen Luftweg und 36 gleichwinklige Mikroporen, und die Oberfläche ist mit einer Antireflexionsfolie beschichtet.

Ergebnis: Der Reinigungszyklus für Schutzlinsen wurde auf 40 Stunden verlängert und die Gesamt-OEE (Equipment Efficiency) der gesamten Linie wurde um 12 % verbessert. Diese Komponente ist zum Standardbestandteil der Neuausrüstung des Kunden geworden.

Fall 3: Ein Unternehmen für medizinische Laserausrüstung in den Vereinigten Staaten

Anforderung: Ein Einweg-Quarzspitzenkopf für minimalinvasive Faserlaserschneidmaschinen, der biokompatibel und präzise zerbrechlich sein und eine Lichtdurchlässigkeit von mehr als 92 % aufweisen sollte.

Lösung: Wir haben ein Quarzkapillarrohr mit einem Außendurchmesser von 2,2 mm, einem Innendurchmesser von 1,6 mm und einer Länge von 25 mm angepasst. In die Rohrwand ist eine kreisförmige V-förmige Rille (Tiefe 0,2 mm) vorgraviert, die von Ärzten nach der Operation bequem zerbrochen und entsorgt werden kann.

Ergebnis: Durch die Biokompatibilitätsprüfung nach ISO 10993 erreichte die Durchlässigkeit 94,3 %, und die Kosten pro Einheit wurden im Vergleich zur ursprünglichen Keramiklösung um 30 % gesenkt. Derzeit wurden 100.000 Einheiten in Serie produziert und ausgeliefert.

Ganz gleich, ob Sie millimetergenaue Präzisionsschweißdüsen oder hunderte Millimeter große Vakuumkammer-Isolierfenster benötigen; Unabhängig davon, ob Sie sich in der Phase der Systemvalidierung oder der Erweiterung der Massenproduktion befinden, freuen wir uns über die Bereitstellung von Zeichnungen, Skizzen oder einfach nur Beschreibungen von Nutzungsszenarien. Bitte wenden Sie sich für eine Machbarkeitsbewertung und ein Angebot an unser technisches Vertriebsteam. Lassen Sie uns einen hochreinen Quarz verwenden, um für Sie eine Zukunft mit höherer Qualität zu schweißen.

Luverre Quartz produziert und vertreibt eine breite Palette hochwertiger Quarzglasgläser, darunter Quarzglasröhren, Quarzglasplatten, Quarzglasstäbe, Quarzglasfenster, Quarzglastiegel, Quarzglasboote, Quarzglasflansche, Quarzglasbecher, Quarzglasinstrumente und mehr. Wir können alle Arten von individuellen Anforderungen an Quarzglasprodukte erfüllen.

Für weitere Informationen können Sie uns gerne kontaktieren.
