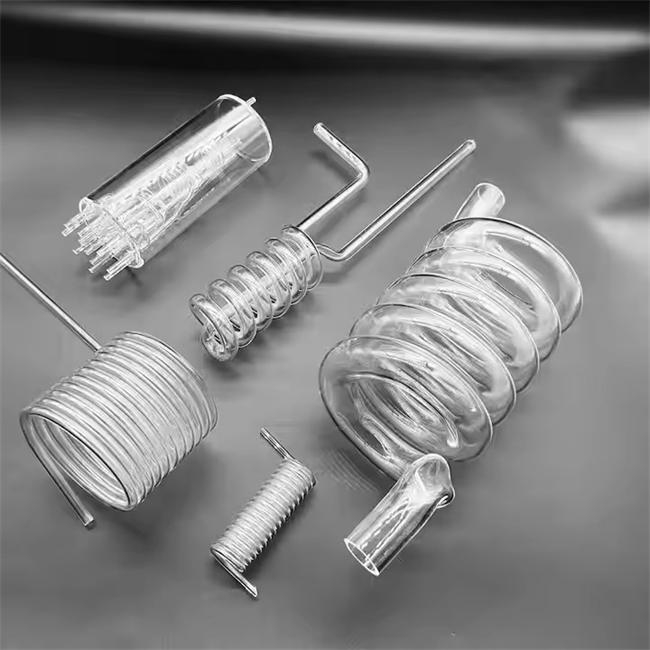

Tubo al quarzo a spirale per la separazione dei liquidi

Il tubo al quarzo a spirale per la separazione dei liquidi è un componente chiave appositamente progettato per la lavorazione dei fluidi ad alta precisione. Con l'eccellente resistenza alla corrosione chimica, la resistenza alle alte temperature e l'eccellente trasmittanza ottica della silice fusa di elevata purezza, l'esclusivo design della struttura a spirale può aumentare significativamente il tempo di permanenza e il percorso del fluido nel tubo, in modo da ottenere un'efficiente separazione, miscelazione o reazione di gas, liquido e liquido. Questo prodotto è ampiamente utilizzato nella tecnologia del processo a umido dei semiconduttori, nell'analisi chimica di fascia alta e nelle apparecchiature di laboratorio di precisione ed è la scelta ideale per garantire la purezza e l'efficienza del processo.

Perché hai bisogno di un tubo al quarzo a spirale per la separazione dei liquidi?

D: Questo prodotto può risolvere il problema della difficile rimozione delle bolle nel mio processo di produzione, che influisce sulla resa del prodotto?

R: Sì, lo è. La forza centrifuga generata dalla struttura a spirale può separare e aggregare efficacemente minuscole bolle dal liquido, riducendo significativamente il contenuto di gas nel fluido e migliorando la densità e la consistenza del prodotto finale.

D: Quando si ha a che fare con acidi forti, alcali o solventi ad alta temperatura, i normali tubi di vetro sono soggetti a corrosione o rottura. Come funziona il tubo al quarzo?

R: Il nostro tubo al quarzo è realizzato al 99,99% con silice fusa di elevata purezza. Ad eccezione dell'acido fluoridrico e dell'acido fosforico caldo, può resistere a quasi tutta la corrosione forte di acidi e alcali e può funzionare stabilmente a 1100 ℃ -1200 ℃ per lungo tempo, risolvendo completamente i punti critici di resistenza alla corrosione e resistenza al calore.

D: Lo spazio disponibile per le nostre attrezzature è limitato e richiede dimensioni o forme speciali. Potete fornire servizi personalizzati?

R: Assolutamente possibile. Siamo specializzati in servizi di personalizzazione del commercio estero e possiamo fornire una personalizzazione completa delle dimensioni dal diametro del tubo, al numero di giri della spirale, dalla lunghezza totale alla forma dell'interfaccia (come espansione, contrazione, connessione a flangia) in base ai disegni dell'apparecchiatura, garantendo la perfetta compatibilità con il vostro sistema.

D: Come garantire che il fluido non venga nuovamente contaminato durante il processo di separazione?

R: Il materiale al quarzo ad elevata purezza ha un tasso di precipitazione delle impurità metalliche estremamente basso (<10 ppm), combinato con una tecnologia di lucidatura di precisione sulla parete interna, garantendo superfici di contatto del fluido lisce e pulite, evitando residui di particelle e soddisfacendo i requisiti di trasmissione di fluidi ultra puri di grado semiconduttore.

Principali vantaggi e specifiche tecniche del prodotto

Eccellenti prestazioni dei materiali

Purezza ultra elevata: utilizzo di cristalli naturali di alta qualità o sabbia di quarzo sintetica di elevata purezza, con contenuto di SiO ₂ ≥ 99,99% e impurità metalliche totali controllate a livello di ppm.

Limite di resistenza alla temperatura: il punto di rammollimento può raggiungere fino a 1730 ℃, la temperatura di utilizzo a lungo termine può raggiungere 1100 ℃ -1200 ℃ e la resistenza alla temperatura istantanea può raggiungere 1450 ℃. Ha un'eccellente resistenza agli shock termici e non esplode durante il raffreddamento e il riscaldamento rapidi.

Inerzia chimica: presenta una stabilità estremamente elevata per la stragrande maggioranza dei reagenti chimici ed è un contenitore ideale per il trasporto e la reazione di mezzi altamente corrosivi.

Caratteristiche ottiche: la trasmittanza nella banda dall'ultravioletto all'infrarosso (180 nm-2500 nm) supera il 90%, rendendolo adatto per processi di separazione che richiedono rilevamento ottico online.

Design unico della struttura a spirale

Separazione efficiente: utilizzando il principio di sedimentazione centrifuga generato da canali di flusso a spirale, accelera la stratificazione e la separazione di mezzi di diversa densità (come gas-liquido, liquido-liquido), con un aumento di efficienza di oltre il 30% rispetto ai tubi diritti.

Miscelazione/reazione migliorata: se utilizzata in scenari misti, la struttura a spirale può indurre un flusso secondario nel fluido, migliorare gli effetti di turbolenza e rendere la reazione più completa e uniforme.

Layout compatto: all'interno di uno spazio di installazione limitato, la lunghezza effettiva del tubo viene notevolmente aumentata attraverso l'avvolgimento a spirale, estendendo il tempo di permanenza del fluido e ottimizzando l'effetto del processo.

Capacità del servizio di personalizzazione globale

In qualità di produttore globale del commercio estero, forniamo servizi flessibili di personalizzazione OEM/ODM:

Personalizzazione delle dimensioni: gamma di diametri esterni di Φ 2 mm - Φ 300 mm, spessore della parete di 0,5 mm -20 mm, lunghezza e diametro della spirale possono essere elaborati in base alle esigenze.

Personalizzazione del modulo: supporta più forme come elica singola, doppia elica, elica conica, ecc.; L'interfaccia può essere trasformata in bocca piatta, bocca a corno, bocca smerigliata, bocca filettata o flangia metallica saldata.

Processi speciali: possiamo fornire processi speciali come il trattamento di deidrossilazione (basso idrossile), il trattamento di filtraggio UV, la levigatura superficiale o il trattamento bianco latte opaco per soddisfare le esigenze di diversi scenari applicativi.

Lavorazione di precisione: dotato di macchine per trafilatura di tubi completamente automatiche, macchine piegatubi per tubi CNC e apparecchiature di saldatura professionali, garantendo che le tolleranze dimensionali siano controllate entro ± 0,1 mm e un'elevata concentricità.

Condivisione dei casi di domanda del cliente

Caso 1: Un produttore europeo di apparecchiature per semiconduttori - Progetto di rimozione delle bolle del serbatoio per la pulizia con incisione a umido

Richiesta del cliente: Nel processo di incisione a umido di wafer da 12 pollici, il cliente ha riscontrato che piccole bolle nella tubazione della soluzione detergente aderivano alla superficie del wafer, determinando un'incisione non uniforme e una diminuzione di circa il 5% nella resa. Il dispositivo di degasaggio originale a tubo dritto occupa un ampio spazio e ha una bassa efficienza, inoltre c'è urgente bisogno di un componente di degasaggio compatto e altamente efficiente che sia resistente agli acidi forti (eccetto l'acido fluoridrico).

Soluzione: abbiamo personalizzato un tubo di separazione a spirale di quarzo trasparente con un diametro esterno di 25 mm, un diametro a spirale di 150 mm e una lunghezza totale di 3 metri. Utilizzando materiale al quarzo a basso contenuto di idrossile di elevata purezza, la parete interna è sottoposta a un trattamento di lucidatura elettrolitica e l'ingresso e l'uscita sono progettati con interfacce a morsetto rapido. Utilizzare la forza centrifuga a spirale per separare rapidamente le microbolle e scaricarle dalla porta di scarico sopra la parete del tubo.

Effetto finale: dopo l'installazione, il contenuto di bolle nella soluzione detergente è diminuito del 98%, il tasso di difetti sulla superficie del wafer è diminuito in modo significativo e l'uniformità dell'incisione è migliorata fino a oltre il 99%. Nel frattempo, il design compatto a spirale consente di risparmiare il 40% dello spazio di installazione all'interno dell'apparecchiatura. Il cliente lo ha riacquistato ininterrottamente per tre anni e lo ha elencato come configurazione standard.

Caso 2: Un istituto di ricerca e sviluppo biofarmaceutico nordamericano - Modulo di monitoraggio online per reattori ad alta temperatura e alta pressione

Esigenze del cliente: quando conducono esperimenti sulla sintesi di nuovi farmaci, i clienti devono eseguire l'analisi spettrale in tempo reale della soluzione di reazione ad alta temperatura (300 ℃), alta pressione e forte ambiente con solventi organici. I normali tubi in acciaio inossidabile sono opachi e i normali tubi in vetro non possono resistere alle alte temperature e all'alta pressione. C’è urgente bisogno di una pipeline di osservazione fluida in grado di resistere ad ambienti estremi pur essendo trasparente.

Soluzione: Offriamo manicotti in quarzo a spirale a doppio strato personalizzati. Il tubo interno viene utilizzato per trasportare la soluzione di reazione, mentre il tubo esterno funge da camicia protettiva e di controllo della temperatura. Il materiale è realizzato in quarzo sintetico di elevata purezza, che è stato sottoposto a rigorosi test di resistenza alla temperatura e alla pressione. Speciali flange metallizzate sono saldate su entrambe le estremità per ottenere una connessione sigillata con il recipiente di reazione.

Effetto finale: il componente ha funzionato con successo stabilmente a 350 ℃ e 10 MPa, con una trasmittanza superiore al 92%, supportando perfettamente le esigenze di monitoraggio della spettroscopia a infrarossi online del cliente e aiutandolo ad abbreviare il ciclo di sviluppo del nuovo farmaco. La sua eccellente resistenza alla corrosione evita inoltre i costi di manutenzione derivanti dalla frequente sostituzione delle tubazioni.

Stai cercando una soluzione con tubi al quarzo a spirale per la separazione dei liquidi ad alte prestazioni e personalizzabile?

Non esitate a contattarci in qualsiasi momento e inviarci i vostri disegni o requisiti specifici. I nostri esperti tecnici ti forniranno suggerimenti per la selezione e preventivi accurati entro 24 ore. Uniamo le mani e utilizziamo prodotti al quarzo di alta qualità per aiutare il tuo business globale ad avere successo!

Luverre Quartz è un produttore specializzato in tubi al quarzo e altri articoli al quarzo. Abbiamo oltre 18 anni di esperienza nella produzione di tubi al quarzo, saremo il tuo partner affidabile per tubi al quarzo e altri articoli al quarzo.

Luverre Quartz può produrre tubi al quarzo personalizzati in varie forme, come spirale, quadrato, tondo, con lavorazioni che includono taglio, piegatura, saldatura, ecc., e disponibili in diversi colori, come tubi al quarzo trasparenti, tubi al quarzo opachi, tubi al quarzo bianco latte, tubi al quarzo rosso e così via.
