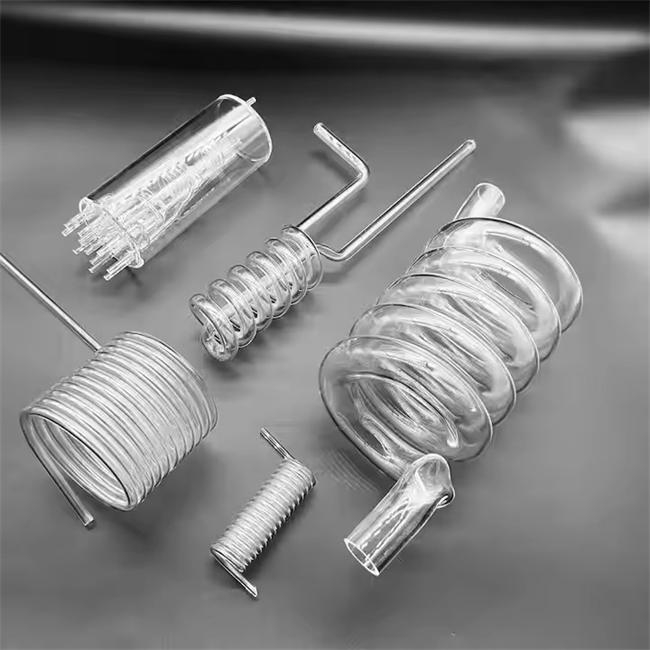

Spiraalvormige vloeistofscheidingskwartsbuis

Spiraalvormige vloeistofscheidingskwartsbuis is een belangrijk onderdeel dat speciaal is ontworpen voor uiterst nauwkeurige vloeistofverwerking. Met de uitstekende chemische corrosieweerstand, hoge temperatuurbestendigheid en uitstekende optische doorlaatbaarheid van zeer zuiver gesmolten silica, kan het unieke ontwerp van de spiraalstructuur de verblijftijd en het pad van vloeistof in de buis aanzienlijk verlengen, om zo een efficiënte scheiding, menging of reactie van gas, vloeistof en vloeistof te bereiken. Dit product wordt veel gebruikt in natte halfgeleiderprocestechnologie, hoogwaardige chemische analyse en precisielaboratoriumapparatuur, en is een ideale keuze om proceszuiverheid en efficiëntie te garanderen.

Waarom heb je een kwartsbuis met spiraalvormige vloeistofscheiding nodig?

Vraag: Kan dit product het probleem oplossen van de moeilijke verwijdering van luchtbellen in mijn productieproces, wat de productopbrengst beïnvloedt?

Antwoord: Ja, dat is zo. De middelpuntvliedende kracht die door de spiraalvormige structuur wordt gegenereerd, kan op effectieve wijze kleine belletjes uit de vloeistof scheiden en aggregeren, waardoor het gasgehalte in de vloeistof aanzienlijk wordt verminderd en de dichtheid en consistentie van het eindproduct wordt verbeterd.

Vraag: Bij het omgaan met sterke zuren, logen of oplosmiddelen met hoge temperaturen zijn gewone glazen buizen gevoelig voor corrosie of breuk. Hoe presteert kwartsbuis?

A: Onze kwartsbuis is gemaakt van 99,99% zeer zuiver gesmolten silica. Behalve fluorwaterstofzuur en heet fosforzuur, is het bestand tegen bijna alle sterke zuur- en alkalicorrosie en kan het langdurig stabiel werken bij 1100 ℃ -1200 ℃, waardoor de pijnpunten van de corrosieweerstand en hittebestendigheid volledig worden opgelost.

Vraag: Onze apparatuurruimte is beperkt en vereist speciale maten of vormen. Kunt u maatwerk leveren?

Antwoord: Absoluut mogelijk. Wij zijn gespecialiseerd in aanpassingsdiensten voor de buitenlandse handel en kunnen uitgebreide maataanpassingen bieden, van buisdiameter, aantal spiraalwindingen, totale lengte tot interfacevorm (zoals uitzetting, krimp, flensverbinding) op basis van uw apparatuurtekeningen, waardoor een perfecte compatibiliteit met uw systeem wordt gegarandeerd.

Vraag: Hoe kan ik ervoor zorgen dat de vloeistof tijdens het scheidingsproces niet opnieuw wordt verontreinigd?

A: Hoogzuiver kwartsmateriaal zelf heeft een extreem lage neerslagsnelheid van metaalonzuiverheden (<10 ppm), gecombineerd met precisiepolijsttechnologie op de binnenwand, waardoor gladde en schone vloeistofcontactoppervlakken worden gegarandeerd, deeltjesresidu wordt vermeden en wordt voldaan aan de eisen van ultrazuivere vloeistoftransmissie van halfgeleiderkwaliteit.

Kernvoordelen en technische specificaties van het product

Uitstekende materiaalprestaties

Ultrahoge zuiverheid: gebruik van hoogwaardige natuurlijke kristallen of zeer zuiver synthetisch kwartszand, met een SiO₂-gehalte ≥ 99,99%, en totale metaalonzuiverheden gecontroleerd op ppm-niveau.

Temperatuurbestendigheidslimiet: het verwekingspunt kan oplopen tot 1730 ℃, de gebruikstemperatuur op lange termijn kan 1100 ℃ -1200 ℃ bereiken en de onmiddellijke temperatuurbestendigheid kan 1450 ℃ bereiken. Het heeft een uitstekende thermische schokbestendigheid en explodeert niet tijdens snelle afkoeling en verwarming.

Chemische inertie: Het vertoont een extreem hoge stabiliteit voor de overgrote meerderheid van chemische reagentia en is een ideale container voor het transport en de reactie van zeer corrosieve media.

Optische kenmerken: De transmissie in de ultraviolette tot infrarode band (180 nm-2500 nm) bedraagt ​​meer dan 90%, waardoor het geschikt is voor scheidingsprocessen die online optische detectie vereisen.

Uniek spiraalvormig structuurontwerp

Efficiënte scheiding: Door gebruik te maken van het centrifugale bezinkingsprincipe dat wordt gegenereerd door spiraalvormige stroomkanalen, versnelt het de stratificatie en scheiding van media met verschillende dichtheid (zoals gas-vloeistof, vloeistof-vloeistof), met een efficiëntieverhoging van meer dan 30% vergeleken met rechte buizen.

Verbeterde menging/reactie: Indien gebruikt in gemengde scenario's kan de spiraalstructuur secundaire stroming in de vloeistof veroorzaken, turbulentie-effecten versterken en de reactie grondiger en uniformer maken.

Compacte lay-out: Binnen een beperkte installatieruimte wordt de effectieve buislengte aanzienlijk vergroot door spiraalwikkeling, waardoor de verblijftijd van de vloeistof wordt verlengd en het proceseffect wordt geoptimaliseerd.

Wereldwijde aanpassingsservicemogelijkheden

Als wereldwijde fabrikant van buitenlandse handel bieden wij flexibele OEM/ODM-aanpassingsdiensten:

Maataanpassing: buitendiameterbereik van Φ 2 mm - Φ 300 mm, wanddikte van 0,5 mm -20 mm, lengte en spiraaldiameter kunnen volgens de vereisten worden verwerkt.

Formulieraanpassing: ondersteunt meerdere vormen zoals enkele helix, dubbele helix, conische helix, enz.; De interface kan worden verwerkt tot een platte mond, hoornmond, matte mond, mond met schroefdraad of gelaste metalen flens.

Speciale processen: We kunnen speciale processen bieden, zoals dehydroxylatiebehandeling (laag hydroxylgehalte), UV-filterbehandeling, oppervlakteschuren of ondoorzichtige melkwitte behandeling om aan de behoeften van verschillende toepassingsscenario's te voldoen.

Precisiebewerking: Uitgerust met volautomatische pijptrekmachines, CNC-pijpbuigmachines en professionele lasapparatuur, waardoor de maattoleranties binnen ± 0,1 mm en een hoge concentriciteit worden gecontroleerd.

Het delen van klantapplicatiecases

Geval 1: Een Europese fabrikant van halfgeleiderapparatuur - Project voor het verwijderen van bellen voor natte etsreiniging

Klantvereiste: Tijdens het natte etsproces van 12 inch wafers ontdekte de klant dat kleine belletjes in de pijpleiding voor de reinigingsoplossing zich aan het oppervlak van de wafer hechtten, wat resulteerde in ongelijkmatig etsen en een afname van ongeveer 5% in opbrengst. Het originele ontgassingsapparaat met rechte buis neemt een grote ruimte in beslag en heeft een laag rendement, en er is een dringende behoefte aan een compacte en zeer efficiënte ontgassingscomponent die bestand is tegen sterke zuren (behalve fluorwaterstofzuur).

Oplossing: We hebben een transparante kwartsspiraalscheidingsbuis op maat gemaakt met een buitendiameter van 25 mm, een spiraaldiameter van 150 mm en een totale lengte van 3 meter. Met behulp van zeer zuiver kwartsmateriaal met een laag hydroxylgehalte ondergaat de binnenwand een elektrolytische polijstbehandeling en zijn de inlaat en uitlaat ontworpen met snelle kleminterfaces. Gebruik spiraalvormige middelpuntvliedende kracht om microbellen snel te scheiden en ze via de uitlaatpoort boven de buiswand af te voeren.

Eindeffect: Na installatie nam het bellengehalte in de reinigingsoplossing met 98% af, nam het defectpercentage op het waferoppervlak aanzienlijk af en verbeterde de etsuniformiteit tot meer dan 99%. Ondertussen bespaart het compacte spiraalontwerp 40% van de installatieruimte in de apparatuur. De klant heeft hem gedurende drie jaar onafgebroken teruggekocht en als standaardconfiguratie vermeld.

Geval 2: Een Noord-Amerikaanse biofarmaceutische onderzoeks- en ontwikkelingsinstelling - Online monitoringmodule voor hoge temperatuur- en hogedrukreactoren

Klantvereiste: Bij het uitvoeren van experimenten met de synthese van nieuwe geneesmiddelen moeten klanten realtime spectrale analyses uitvoeren van de reactieoplossing onder hoge temperatuur (300 ℃), hoge druk en een sterke organische oplosmiddelomgeving. Gewone roestvrijstalen buizen zijn ondoorzichtig en gewone glazen buizen zijn niet bestand tegen hoge temperaturen en hoge druk. Er is dringend behoefte aan een vloeiende observatiepijplijn die bestand is tegen extreme omstandigheden en tegelijkertijd transparant is.

Oplossing: Wij bieden op maat gemaakte dubbellaagse spiraalvormige kwartshulzen. De binnenbuis wordt gebruikt om de reactieoplossing te transporteren, terwijl de buitenbuis dient als beschermende en temperatuurregulerende mantel. Het materiaal is gemaakt van zeer zuiver synthetisch kwarts, dat strenge tests heeft ondergaan op het gebied van temperatuur- en drukbestendigheid. Aan beide uiteinden zijn speciale gemetalliseerde flenzen gelast om een ​​afgedichte verbinding met het reactievat te bereiken.

Eindeffect: het onderdeel werkte met succes stabiel bij 350 ℃ en 10 MPa, met een transmissie van meer dan 92%, wat de online monitoringbehoeften van de klant met infraroodspectroscopie perfect ondersteunde en hen hielp de ontwikkelingscyclus van nieuwe geneesmiddelen te verkorten. De uitstekende corrosieweerstand vermijdt ook de onderhoudskosten van frequente vervanging van pijpleidingen.

Bent u op zoek naar een hoogwaardige, aanpasbare kwartsbuisoplossing met spiraalvormige vloeistofscheiding?

Neem gerust contact met ons op en stuur ons uw tekeningen of specifieke vereisten. Onze technische experts voorzien u binnen 24 uur van selectievoorstellen en nauwkeurige offertes. Laten we de handen ineen slaan en hoogwaardige kwartsproducten gebruiken om uw wereldwijde bedrijf te helpen slagen!

Luverre Quartz is een fabrikant gespecialiseerd in kwartsbuizen en andere kwartsartikelen. Wij hebben ruim 18 jaar ervaring met de productie van kwartsbuizen, wij zijn uw betrouwbare partner op het gebied van kwartsbuizen en andere kwartsartikelen.

Luverre Quartz kan kwartsbuizen op maat vervaardigen in verschillende vormen, zoals spiraalvormig, vierkant, rond, met bewerkingen zoals snijden, buigen, lassen, enz., en verkrijgbaar in verschillende kleuren, zoals transparante kwartsbuizen, ondoorzichtige kwartsbuizen, melkachtig witte kwartsbuizen, rode kwartsbuizen, enzovoort.
