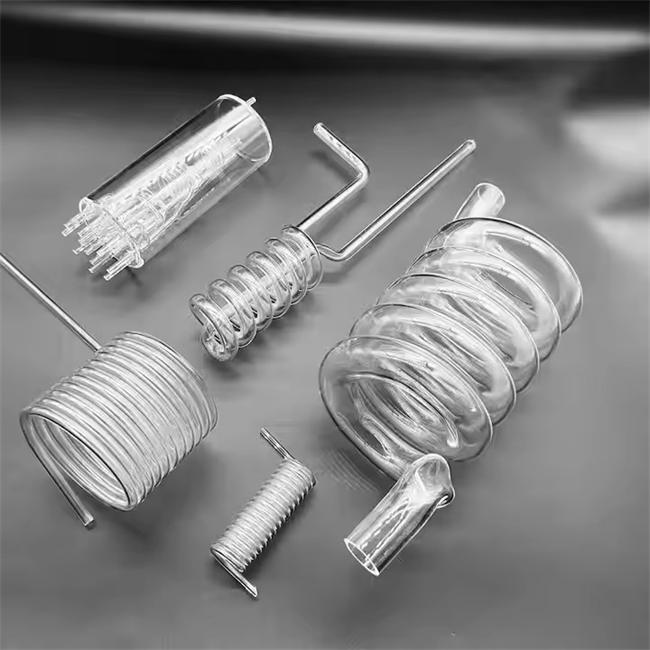

Спиральная кварцевая трубка для разделения жидкости

Спиральная кварцевая трубка для разделения жидкости является ключевым компонентом, специально разработанным для высокоточной обработки жидкостей. Благодаря превосходной химической стойкости, устойчивости к высоким температурам и превосходному оптическому пропусканию плавленого кварца высокой чистоты уникальная конструкция спиральной структуры может значительно увеличить время пребывания и путь жидкости в трубке, чтобы достичь эффективного разделения, смешивания или реакции газа, жидкости и жидкости. Этот продукт широко используется в технологии мокрого производства полупроводников, высокотехнологичном химическом анализе и прецизионном лабораторном оборудовании и является идеальным выбором для обеспечения чистоты и эффективности процесса.

Зачем вам нужна спиральная кварцевая трубка для разделения жидкости?

Вопрос: Может ли этот продукт решить проблему сложного удаления пузырьков в моем производственном процессе, что влияет на выход продукта?

О: Да, это так. Центробежная сила, создаваемая спиральной структурой, может эффективно отделять и агрегировать крошечные пузырьки жидкости, значительно снижая содержание газа в жидкости и улучшая плотность и консистенцию конечного продукта.

Вопрос: При работе с сильными кислотами, щелочами или высокотемпературными растворителями обычные стеклянные трубки подвержены коррозии или поломке. Как работает кварцевая трубка?

Ответ: Наша кварцевая трубка на 99,99% изготовлена ​​из плавленого кварца высокой чистоты. За исключением плавиковой кислоты и горячей фосфорной кислоты, он может противостоять почти всем сильным кислотным и щелочным коррозиям и может стабильно работать при температуре 1100 ℃ -1200 ℃ в течение длительного времени, полностью устраняя болевые точки коррозионной стойкости и термостойкости.

Вопрос: Наше оборудование имеет ограниченное пространство и требует специальных размеров или форм. Можете ли вы предоставить индивидуальные услуги?

О: Абсолютно возможно. Мы специализируемся на услугах по индивидуальному заказу внешней торговли и можем обеспечить комплексную настройку размеров: от диаметра трубы, количества витков спирали, общей длины до формы интерфейса (например, расширение, сжатие, фланцевое соединение) на основе чертежей вашего оборудования, обеспечивая идеальную совместимость с вашей системой.

Вопрос: Как гарантировать, что жидкость не будет снова загрязнена в процессе разделения?

Ответ: Кварцевый материал высокой чистоты сам по себе имеет чрезвычайно низкую скорость осаждения металлических примесей (<10 частей на миллион) в сочетании с прецизионной технологией полировки внутренней стенки, что обеспечивает гладкие и чистые поверхности контакта с жидкостью, позволяет избежать остатков частиц и отвечает требованиям передачи сверхчистой жидкости полупроводникового класса.

Основные преимущества и технические характеристики продукта

Отличные характеристики материала

Сверхвысокая чистота: использование высококачественных природных кристаллов или синтетического кварцевого песка высокой чистоты с содержанием SiO ₂ ≥ 99,99%, а общее содержание примесей металлов контролируется на уровне ppm.

Предел термостойкости: точка размягчения может достигать 1730 ℃, температура длительного использования может достигать 1100 ℃ -1200 ℃, а мгновенная термостойкость может достигать 1450 ℃. Он обладает превосходной термостойкостью и не взрывается при быстром охлаждении и нагревании.

Химическая инертность: Обладает чрезвычайно высокой стабильностью к подавляющему большинству химических реагентов и является идеальным контейнером для транспортировки и реакции высококоррозионных сред.

Оптические характеристики: коэффициент пропускания в ультрафиолетовом и инфракрасном диапазоне (180-2500 нм) превышает 90%, что делает его пригодным для процессов разделения, требующих оперативного оптического обнаружения.

Уникальный дизайн спиральной структуры

Эффективное разделение: используя принцип центробежного осаждения, генерируемый спиральными каналами потока, он ускоряет расслоение и разделение сред различной плотности (таких как газ-жидкость, жидкость-жидкость) с увеличением эффективности более чем на 30% по сравнению с прямыми трубами.

Улучшенное перемешивание/реакция. При использовании в смешанных сценариях спиральная структура может вызвать вторичный поток жидкости, усилить эффекты турбулентности и сделать реакцию более тщательной и однородной.

Компактная компоновка: при ограниченном пространстве для установки эффективная длина трубы значительно увеличивается за счет спиральной намотки, что увеличивает время пребывания жидкости и оптимизирует технологический эффект.

Возможность глобального обслуживания настройки

Как глобальный производитель внешней торговли, мы предоставляем гибкие услуги по настройке OEM/ODM:

Настройка размера: диапазон внешнего диаметра Φ 2–300 мм, толщина стенки 0,5–20 мм, длина и диаметр спирали могут быть обработаны в соответствии с требованиями.

Настройка формы: поддержка нескольких форм, таких как одиночная спираль, двойная спираль, коническая спираль и т. д.; Интерфейс может быть преобразован в плоскую горловину, роговую горловину, матовую горловину, резьбовую горловину или приваренный металлический фланец.

Специальные процессы: мы можем предоставить специальные процессы, такие как обработка дегидроксилированием (с низким содержанием гидроксила), обработка УФ-фильтрацией, шлифование поверхности или обработка непрозрачным молочно-белым цветом, чтобы удовлетворить потребности различных сценариев применения.

Прецизионная обработка: оснащен полностью автоматическими станками для волочения труб, трубогибочными станками с ЧПУ и профессиональным сварочным оборудованием, обеспечивающим контроль допусков на размеры в пределах ± 0,1 мм и высокую концентричность.

Совместное использование заявок клиентов

Пример 1: Европейский производитель полупроводникового оборудования – Проект по удалению пузырьков из резервуара для очистки мокрым травлением

Требование клиента: В процессе мокрого травления 12-дюймовых пластин клиент обнаружил, что небольшие пузырьки в трубопроводе чистящего раствора прилипли к поверхности пластины, что привело к неравномерному травлению и снижению выхода продукции примерно на 5%. Оригинальное прямотрубное дегазационное устройство занимает большое пространство и имеет низкий КПД, поэтому существует острая необходимость в компактном и высокоэффективном дегазационном компоненте, устойчивом к действию сильных кислот (кроме плавиковой кислоты).

Решение: Мы изготовили прозрачную кварцевую спиральную разделительную трубку с внешним диаметром 25 мм, диаметром спирали 150 мм и общей длиной 3 метра. Используя кварцевый материал высокой чистоты с низким содержанием гидроксила, внутренняя стенка подвергается электролитической полировке, а входное и выходное отверстия оснащены быстродействующими зажимными соединениями. Используйте спирально-центробежную силу, чтобы быстро отделить микропузырьки и выпустить их через выпускное отверстие над стенкой трубы.

Конечный эффект: после установки содержание пузырьков в чистящем растворе уменьшилось на 98%, количество дефектов на поверхности пластины значительно снизилось, а однородность травления улучшилась до более чем 99%. Между тем, компактная спиральная конструкция экономит 40% монтажного пространства внутри оборудования. Клиент выкупал его повторно в течение трех лет и включил его в стандартную конфигурацию.

Пример 2: Североамериканский биофармацевтический научно-исследовательский институт. Модуль онлайн-мониторинга реакторов высокой температуры и высокого давления.

Требование заказчика: при проведении экспериментов по синтезу новых лекарств клиентам необходимо проводить спектральный анализ реакционного раствора в режиме реального времени при высокой температуре (300 ℃), высоком давлении и среде сильных органических растворителей. Обычные трубы из нержавеющей стали непрозрачны, а обычные стеклянные не выдерживают высокой температуры и высокого давления. Существует острая необходимость в трубопроводе для наблюдения за жидкостью, который мог бы выдерживать экстремальные условия и при этом был бы прозрачным.

Решение: Мы предлагаем двухслойные спиральные кварцевые гильзы по индивидуальному заказу. Внутренняя трубка используется для транспортировки реакционного раствора, а внешняя трубка служит защитной рубашкой и рубашкой для контроля температуры. Материал изготовлен из синтетического кварца высокой чистоты, прошедшего строгие испытания на устойчивость к температуре и давлению. С обоих концов приварены специальные металлизированные фланцы для обеспечения герметичного соединения с реакционным сосудом.

Конечный эффект: компонент успешно стабильно работал при 350 ℃ и 10 МПа с коэффициентом пропускания более 92%, идеально удовлетворяя потребности клиентов в онлайн-мониторинге инфракрасной спектроскопии и помогая им сократить цикл разработки новых лекарств. Его превосходная коррозионная стойкость также позволяет избежать затрат на техническое обслуживание, связанных с частой заменой трубопроводов.

Вы ищете высокопроизводительную, настраиваемую спиральную кварцевую трубку для разделения жидкостей?

Пожалуйста, не стесняйтесь обращаться к нам в любое время и присылать нам свои чертежи или конкретные требования. Наши технические специалисты предоставят вам предложения по выбору и точные расценки в течение 24 часов. Давайте объединимся и будем использовать высококачественные кварцевые изделия, чтобы помочь вашему глобальному бизнесу добиться успеха!

Luverre Quartz - производитель, специализирующийся на кварцевых трубках и других кварцевых изделиях. У нас более 18 лет опыта в производстве кварцевых трубок, мы будем вашим надежным партнером по кварцевым трубкам и другим кварцевым изделиям.

Luverre Quartz может производить кварцевые трубки по индивидуальному заказу различной формы, например, спиральные, квадратные, круглые, с обработкой, включая резку, гибку, сварку и т. д., и доступны в различных цветах, например, прозрачные кварцевые трубки, непрозрачные кварцевые трубки, молочно-белые кварцевые трубки, красные кварцевые трубки и так далее.

Почему выбирают нас?

1. Мы более опытны.

У нас более 19 лет опыта производства кварцевых изделий.

2. Мы более эффективны.

Мы отвечаем на запросы клиентов в течение 24 часов, и у нас есть высокоэффективное производство, инженеры и команда продаж.

3. Наше качество более гарантировано.

Мы контролируем качество от кварцевых кусков до кварцевого песка и затем кварцевых изделий, у нас лучший и более строгий контроль качества, чем у других производителей.

4. Мы можем производить более сложные кварцевые изделия.

У нас есть большие шлифовальные платформы и прецизионные травильные машины, которые позволяют нам производить и продавать широкий ассортимент высококачественного кварцевого стекла, включая кварцевые трубки, кварцевые пластины, кварцевые стержни, кварцевые окна, кварцевые тигли, кварцевые лодочки, кварцевые фланцы, кварцевые стаканы, инструменты из кварцевого стекла и многое другое.

5. Около 20 лет профессионального опыта.

-Фокус на производстве кварцевых изделий уже четверть века.

-Средний опыт работы технической команды превышает 15 лет.

6.Глобальная сеть обслуживания

-Наша продукция экспортируется в более чем 40 стран и регионов, включая Европу, Америку, Японию, Южную Корею и Ближний Восток.

-Многоязычная техническая поддержка (английский, немецкий, французский, испанский, русский, японский)

7. Гибкий режим сотрудничества.

Поддержка небольших пробных заказов, среднесрочное и долгосрочное сотрудничество, а также срочное производство для срочных заказов, предоставление услуг OEM/ODM.
