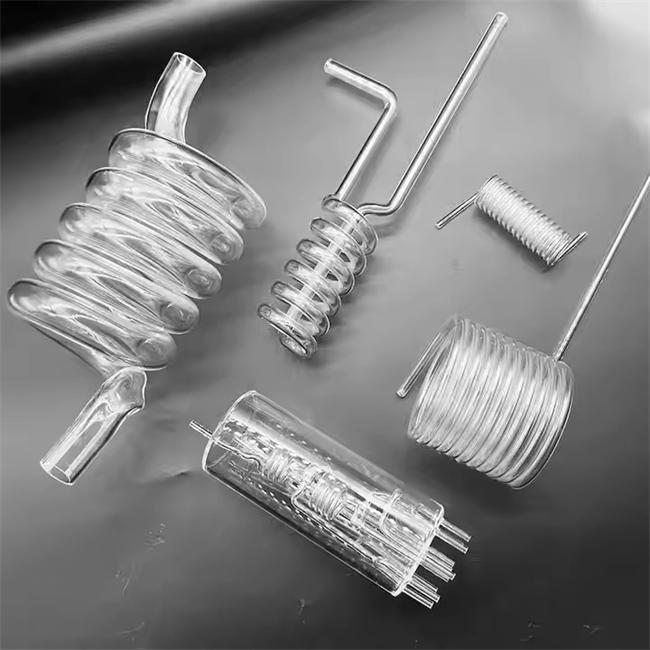

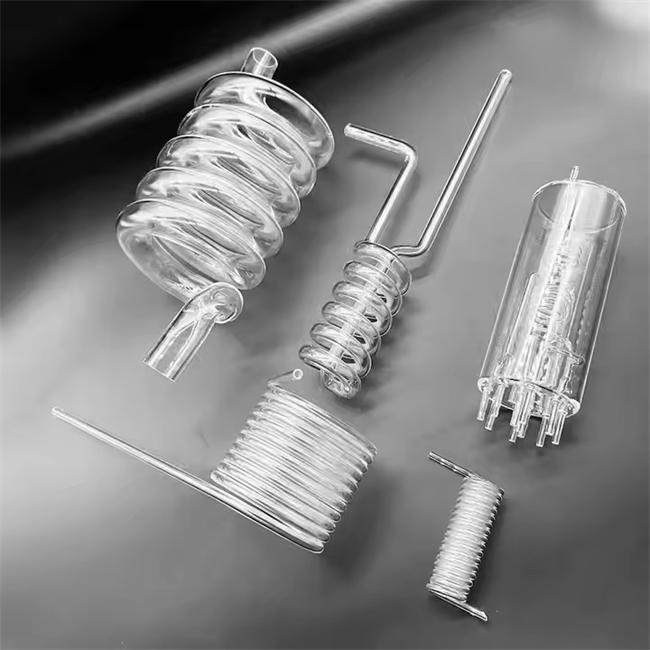

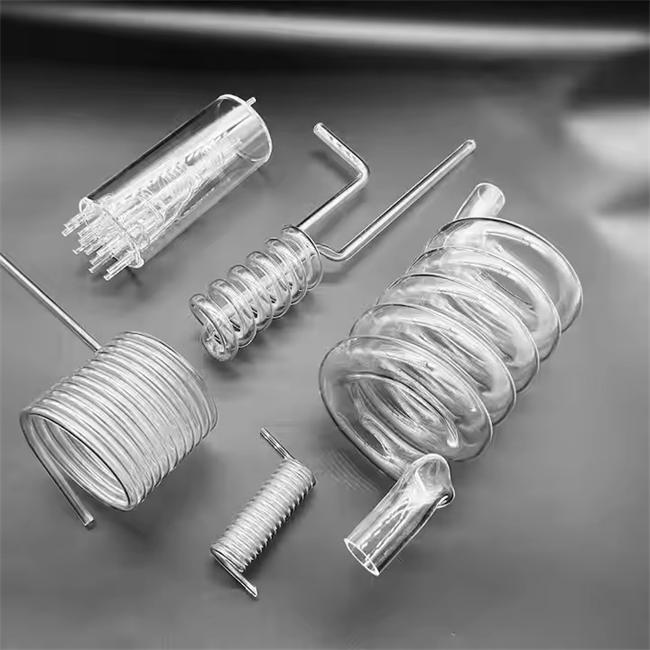

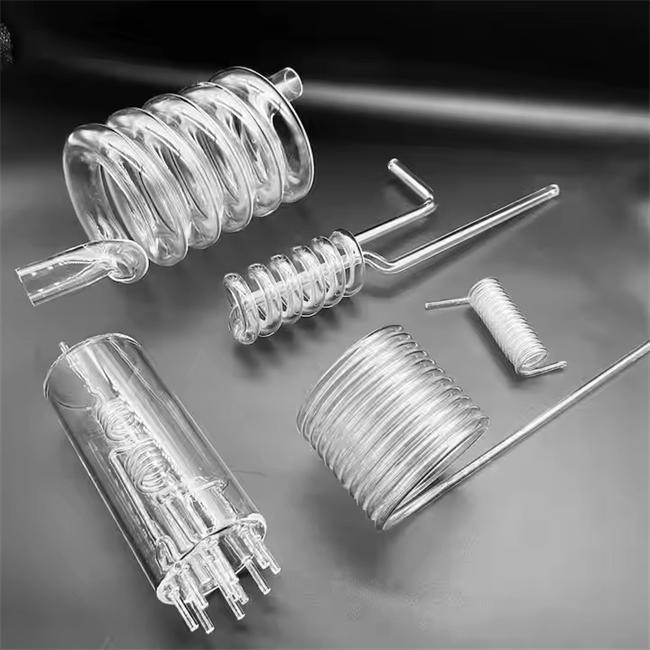

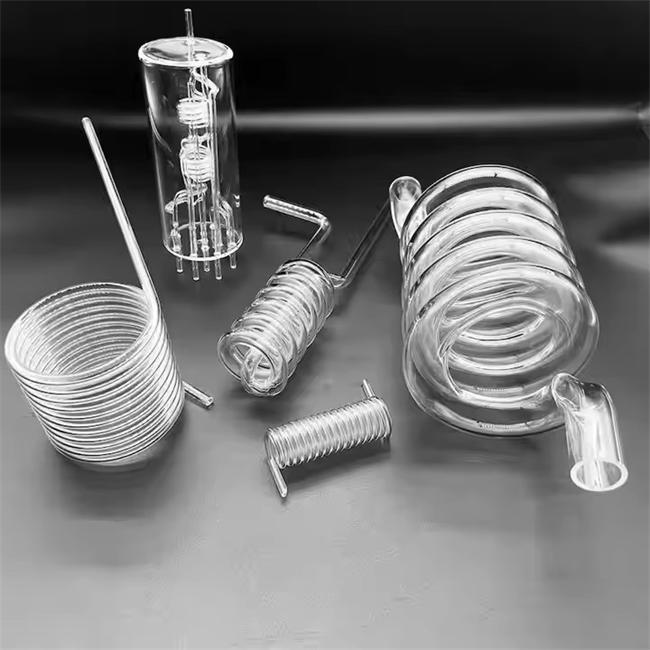

Spiralförmiges Quarzrohr zur Flüssigkeitstrennung

Das spiralförmige Quarzrohr zur Flüssigkeitstrennung ist eine Schlüsselkomponente, die speziell für die hochpräzise Flüssigkeitsverarbeitung entwickelt wurde. Mit der hervorragenden chemischen Korrosionsbeständigkeit, der hohen Temperaturbeständigkeit und der hervorragenden optischen Durchlässigkeit von hochreinem Quarzglas kann das einzigartige Spiralstrukturdesign die Verweilzeit und den Weg der Flüssigkeit im Rohr erheblich verlängern, um so eine effiziente Trennung, Mischung oder Reaktion von Gas, Flüssigkeit und Flüssigkeit zu erreichen. Dieses Produkt wird häufig in der Halbleiter-Nassprozesstechnologie, der hochwertigen chemischen Analyse und in Präzisionslaborgeräten eingesetzt und ist eine ideale Wahl, um Prozessreinheit und -effizienz sicherzustellen.

Warum benötigen Sie ein spiralförmiges Quarzrohr zur Flüssigkeitstrennung?

F: Kann dieses Produkt das Problem der schwierigen Blasenentfernung in meinem Produktionsprozess lösen, was sich auf die Produktausbeute auswirkt?

A: Ja, das ist es. Die durch die Spiralstruktur erzeugte Zentrifugalkraft kann winzige Blasen effektiv aus der Flüssigkeit trennen und aggregieren, wodurch der Gasgehalt in der Flüssigkeit deutlich reduziert und die Dichte und Konsistenz des Endprodukts verbessert wird.

F: Beim Umgang mit starken Säuren, Laugen oder Hochtemperatur-Lösungsmitteln neigen gewöhnliche Glasröhren zu Korrosion oder Bruch. Wie funktioniert eine Quarzröhre?

A: Unser Quarzrohr besteht zu 99,99 % aus hochreinem Quarzglas. Mit Ausnahme von Flusssäure und heißer Phosphorsäure widersteht es fast jeder Korrosion durch starke Säuren und Laugen und kann lange Zeit stabil bei 1100 ℃ -1200 ℃ arbeiten, wodurch die Korrosions- und Hitzebeständigkeitsprobleme vollständig gelöst werden.

F: Unser Geräteraum ist begrenzt und erfordert spezielle Größen oder Formen. Können Sie maßgeschneiderte Dienstleistungen anbieten?

A: Absolut möglich. Wir sind auf kundenspezifische Dienstleistungen im Außenhandel spezialisiert und können basierend auf Ihren Gerätezeichnungen eine umfassende Größenanpassung vom Rohrdurchmesser über die Anzahl der Spiralwindungen, die Gesamtlänge bis hin zur Schnittstellenform (z. B. Ausdehnung, Kontraktion, Flanschverbindung) anbieten und so eine perfekte Kompatibilität mit Ihrem System gewährleisten.

F: Wie kann sichergestellt werden, dass die Flüssigkeit während des Trennvorgangs nicht erneut kontaminiert wird?

A: Hochreines Quarzmaterial selbst weist eine extrem niedrige Niederschlagsrate von Metallverunreinigungen (<10 ppm) auf, kombiniert mit Präzisionspoliertechnologie an der Innenwand, was glatte und saubere Flüssigkeitskontaktflächen gewährleistet, Partikelrückstände vermeidet und die Anforderungen der Übertragung ultrareiner Flüssigkeiten in Halbleiterqualität erfüllt.

Kernvorteile und technische Spezifikationen des Produkts

Hervorragende Materialleistung

Ultrahohe Reinheit: Verwendung hochwertiger natürlicher Kristalle oder hochreiner synthetischer Quarzsande mit einem SiO₂-Gehalt ≥ 99,99 % und kontrollierten Gesamtmetallverunreinigungen auf ppm-Ebene.

Temperaturbeständigkeitsgrenze: Der Erweichungspunkt kann bis zu 1730 ℃ erreichen, die Langzeitgebrauchstemperatur kann 1100 ℃ -1200 ℃ erreichen und die momentane Temperaturbeständigkeit kann 1450 ℃ erreichen. Es verfügt über eine ausgezeichnete Temperaturwechselbeständigkeit und explodiert nicht beim schnellen Abkühlen und Erhitzen.

Chemische Inertheit: Es weist eine äußerst hohe Stabilität gegenüber den meisten chemischen Reagenzien auf und ist ein idealer Behälter für den Transport und die Reaktion stark korrosiver Medien.

Optische Eigenschaften: Die Durchlässigkeit im ultravioletten bis infraroten Bereich (180 nm bis 2500 nm) übersteigt 90 %, wodurch es für Trennprozesse geeignet ist, die eine optische Online-Erkennung erfordern.

Einzigartiges Spiralstrukturdesign

Effiziente Trennung: Durch die Nutzung des zentrifugalen Absetzprinzips, das durch spiralförmige Strömungskanäle erzeugt wird, beschleunigt es die Schichtung und Trennung von Medien unterschiedlicher Dichte (z. B. Gas-Flüssigkeit, Flüssigkeit-Flüssigkeit) mit einer Effizienzsteigerung von über 30 % im Vergleich zu geraden Rohren.

Verbesserte Mischung/Reaktion: Bei Verwendung in gemischten Szenarien kann die Spiralstruktur eine Sekundärströmung in der Flüssigkeit induzieren, Turbulenzeffekte verstärken und die Reaktion gründlicher und gleichmäßiger machen.

Kompakte Bauweise: Bei begrenztem Bauraum wird die effektive Rohrlänge durch Spiralwicklung deutlich erhöht, wodurch die Verweilzeit des Fluids verlängert und der Prozesseffekt optimiert wird.

Globale Anpassungsservicefähigkeit

Als globaler Außenhandelshersteller bieten wir flexible OEM/ODM-Anpassungsdienste:

Größenanpassung: Außendurchmesserbereich von Φ 2 mm – Φ 300 mm, Wandstärke von 0,5 mm – 20 mm, Länge und Spiraldurchmesser können je nach Bedarf verarbeitet werden.

Formanpassung: Unterstützt mehrere Formen wie Einzelhelix, Doppelhelix, konische Helix usw.; Die Schnittstelle kann zu einer flachen Mündung, einer Hornmündung, einer mattierten Mündung, einer Gewindemündung oder einem geschweißten Metallflansch verarbeitet werden.

Spezielle Prozesse: Wir können spezielle Prozesse wie Dehydroxylierungsbehandlung (niedriger Hydroxylgehalt), UV-Filterbehandlung, Oberflächenschleifen oder opake milchige Weißbehandlung anbieten, um den Anforderungen verschiedener Anwendungsszenarien gerecht zu werden.

Präzisionsbearbeitung: Ausgestattet mit vollautomatischen Rohrziehmaschinen, CNC-Rohrbiegemaschinen und professionellen Schweißgeräten, um sicherzustellen, dass Maßtoleranzen innerhalb von ± 0,1 mm und eine hohe Konzentrizität kontrolliert werden.

Teilen von Kundenanwendungsfällen

Fall 1: Ein europäischer Hersteller von Halbleiterausrüstung – Projekt zur Blasenentfernung im Nassätz-Reinigungstank

Kundenanforderung: Beim Nassätzprozess von 12-Zoll-Wafern stellte der Kunde fest, dass kleine Blasen in der Reinigungslösungsleitung an der Oberfläche des Wafers hafteten, was zu einer ungleichmäßigen Ätzung und einem Rückgang der Ausbeute um etwa 5 % führte. Die ursprüngliche Entgasungsvorrichtung mit geradem Rohr nimmt viel Platz ein und weist einen geringen Wirkungsgrad auf. Es besteht ein dringender Bedarf an einer kompakten und hocheffizienten Entgasungskomponente, die gegen starke Säuren (außer Flusssäure) beständig ist.

Lösung: Wir haben ein transparentes Quarz-Spiraltrennrohr mit einem Außendurchmesser von 25 mm, einem Spiraldurchmesser von 150 mm und einer Gesamtlänge von 3 Metern maßgeschneidert. Unter Verwendung von hochreinem Quarzmaterial mit niedrigem Hydroxylgehalt wird die Innenwand einer elektrolytischen Polierbehandlung unterzogen, und der Einlass und der Auslass sind mit schnellen Klemmschnittstellen ausgestattet. Nutzen Sie die spiralförmige Zentrifugalkraft, um Mikroblasen schnell abzutrennen und aus der Auslassöffnung über der Rohrwand auszustoßen.

Endeffekt: Nach der Installation verringerte sich der Blasengehalt in der Reinigungslösung um 98 %, die Defektrate auf der Waferoberfläche verringerte sich deutlich und die Ätzgleichmäßigkeit verbesserte sich auf über 99 %. Gleichzeitig spart das kompakte Spiraldesign 40 % des Installationsraums im Gerät. Der Kunde hat es drei Jahre lang kontinuierlich nachgekauft und als Standardkonfiguration aufgeführt.

Fall 2: Eine nordamerikanische biopharmazeutische Forschungs- und Entwicklungseinrichtung – Online-Überwachungsmodul für Hochtemperatur- und Hochdruckreaktoren

Kundenanforderung: Bei der Durchführung von Experimenten zur Synthese neuer Arzneimittel müssen Kunden eine Echtzeit-Spektralanalyse der Reaktionslösung bei hoher Temperatur (300 °C), hohem Druck und einer Umgebung mit starken organischen Lösungsmitteln durchführen. Gewöhnliche Edelstahlrohre sind undurchsichtig und gewöhnliche Glasrohre können hohen Temperaturen und hohem Druck nicht standhalten. Es besteht ein dringender Bedarf an einer Flüssigkeitsbeobachtungspipeline, die extremen Umgebungsbedingungen standhält und gleichzeitig transparent ist.

Lösung: Wir bieten maßgeschneiderte Doppelschicht-Spiralquarzhülsen an. Das Innenrohr dient dem Transport der Reaktionslösung, während das Außenrohr als Schutz- und Temperiermantel dient. Das Material besteht aus hochreinem synthetischem Quarz, der strengen Tests auf Temperatur- und Druckbeständigkeit unterzogen wurde. An beiden Enden sind spezielle metallisierte Flansche angeschweißt, um eine dichte Verbindung mit dem Reaktionsgefäß zu erreichen.

Endeffekt: Die Komponente arbeitete erfolgreich stabil bei 350 °C und 10 MPa mit einer Durchlässigkeit von über 92 %, was die Anforderungen des Kunden an Online-Infrarotspektroskopie-Überwachung perfekt unterstützt und ihm hilft, den Entwicklungszyklus neuer Medikamente zu verkürzen. Dank der hervorragenden Korrosionsbeständigkeit entfallen außerdem die Wartungskosten, die durch den häufigen Austausch von Rohrleitungen entstehen.

Sind Sie auf der Suche nach einer leistungsstarken, anpassbaren Spiral-Flüssigkeitstrenn-Quarzrohrlösung?

Nehmen Sie jederzeit gerne Kontakt zu uns auf und senden Sie uns Ihre Zeichnungen oder konkreten Anforderungen. Unsere technischen Experten unterbreiten Ihnen innerhalb von 24 Stunden Auswahlvorschläge und genaue Angebote. Lassen Sie uns Hand in Hand gehen und hochwertige Quarzprodukte nutzen, um Ihrem globalen Unternehmen zum Erfolg zu verhelfen!

Luverre Quartz ist ein auf Quarzrohre und andere Quarzartikel spezialisierter Hersteller. Wir verfügen über mehr als 18 Jahre Erfahrung in der Herstellung von Quarzrohren und sind Ihr zuverlässiger Partner für Quarzrohre und andere Quarzartikel.

Luverre Quartz kann maßgeschneiderte Quarzrohre in verschiedenen Formen herstellen, z. B. spiralförmig, quadratisch, rund, mit Bearbeitung einschließlich Schneiden, Biegen, Schweißen usw. und in verschiedenen Farben erhältlich, z. B. transparente Quarzrohre, undurchsichtige Quarzrohre, milchig weiße Quarzrohre, rote Quarzrohre usw.

Warum uns wählen?

1.Wir sind erfahrener.

Wir verfügen über mehr als 19 Jahre Erfahrung in der Herstellung von Quarzartikeln.

2.Wir sind effizienter.

Wir beantworten Kundenanfragen innerhalb von 24 Stunden und verfügen über ein hocheffizientes Produktions-, Ingenieur- und Vertriebsteam.

3. Unsere Qualität ist garantierter.

Wir kontrollieren die Qualität von Quarzklumpen über Quarzsand bis hin zu Quarzprodukten. Wir haben eine bessere und strengere Qualitätskontrolle als andere Hersteller.

4.Wir sind in der Lage, schwierigere Quarzprodukte herzustellen.

Wir verfügen über große Schleifplattformen und Präzisionsätzmaschinen, die es uns ermöglichen, eine breite Palette hochwertiger Quarzgläser herzustellen und zu verkaufen, darunter Quarzrohre, Quarzplatten, Quarzstäbe, Quarzfenster, Quarztiegel, Quarzboote, Quarzflansche, Quarzbecher, Quarzglasinstrumente und mehr.

5. Etwa 20 Jahre Berufserfahrung

-Konzentriert sich seit einem Vierteljahrhundert auf die Herstellung von Quarzprodukten

-Die durchschnittliche Berufserfahrung des technischen Teams beträgt mehr als 15 Jahre

6.Globales Servicenetzwerk

-Unsere Produkte werden in über 40 Länder und Regionen exportiert, darunter Europa, Amerika, Japan, Südkorea und den Nahen Osten

-Mehrsprachiger technischer Support (Englisch, Deutsch, Französisch, Spanisch, Russisch, Japanisch)

7. Flexibler Kooperationsmodus

Unterstützen Sie Kleinserien-Testaufträge, mittel- und langfristige Zusammenarbeit sowie die dringende Produktion dringender Aufträge und bieten Sie OEM/ODM-Dienstleistungen an.
