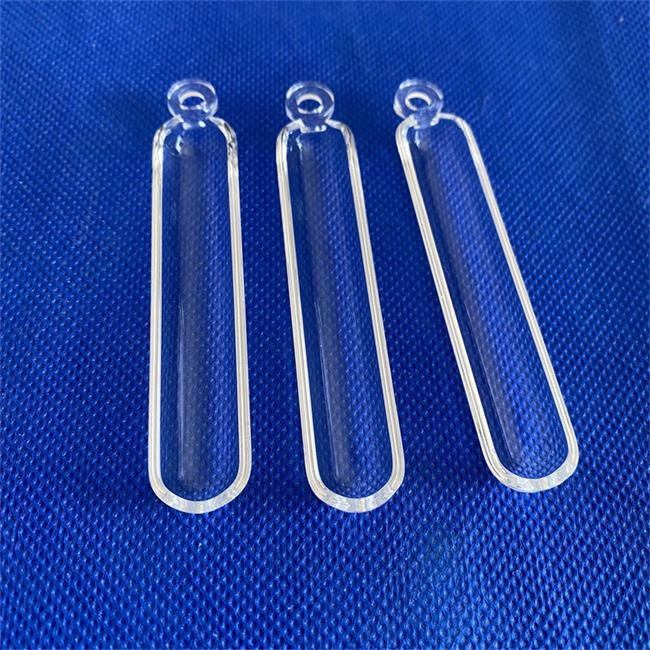

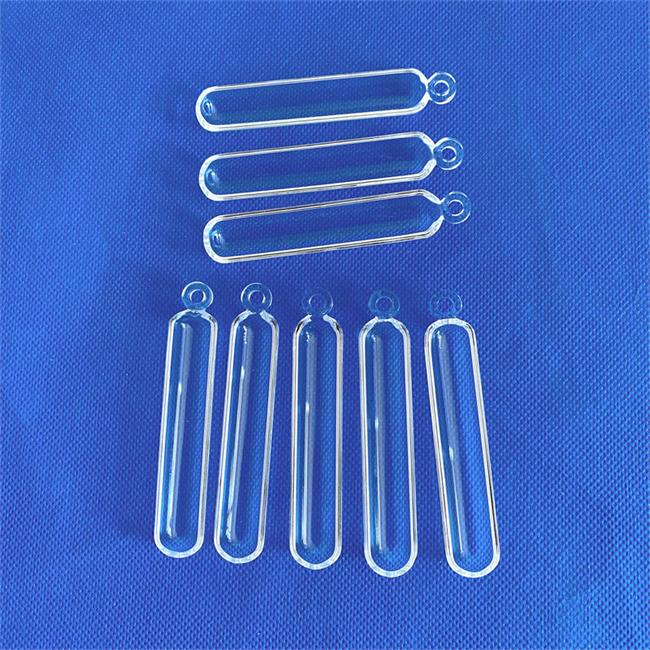

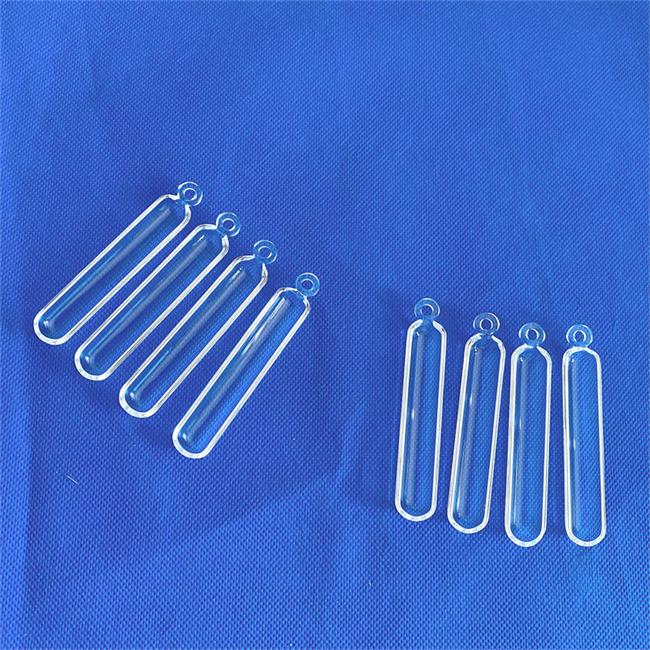

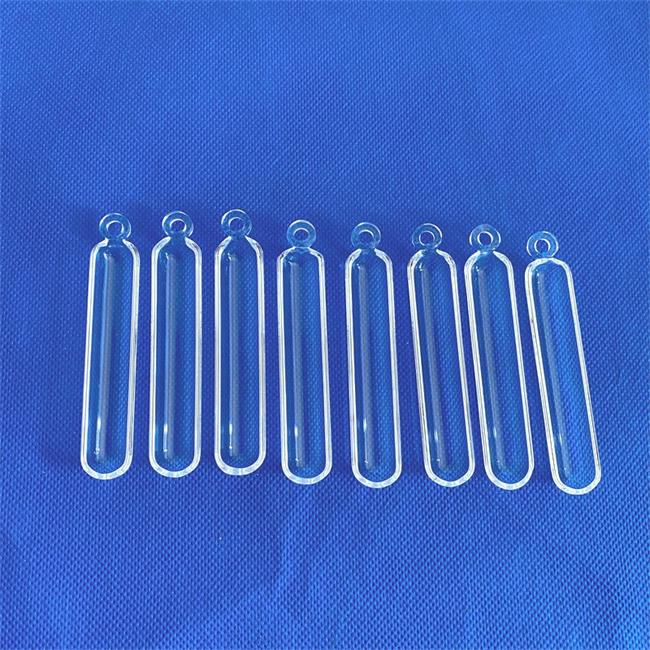

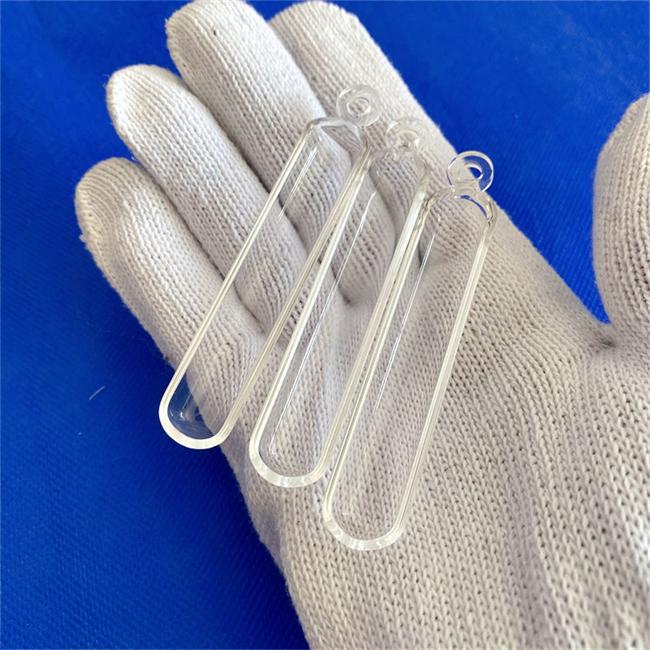

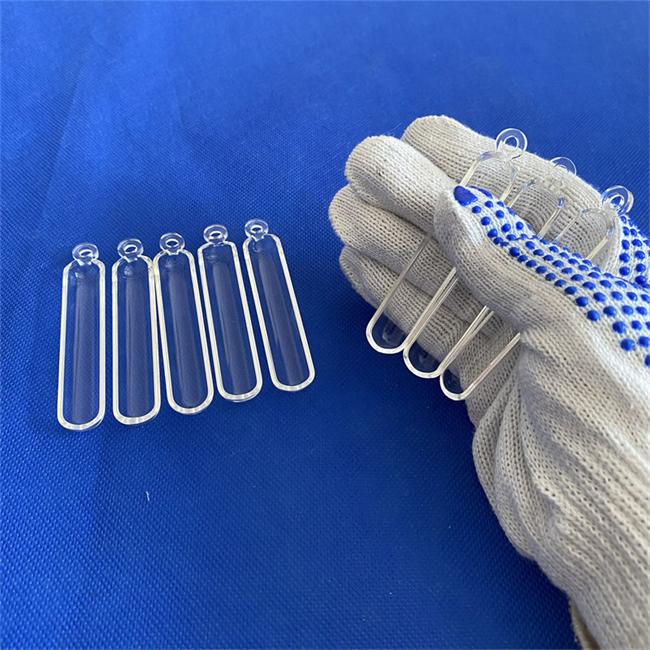

の 耐高温リング型石英ボート は、極度の熱処理環境向けに特別に設計された精密な石英容器です。独自の「リング状」構造設計により、船体の機械的安定性を高めるだけでなく、高温炉内でのつかみ・押し引き・自動伝達などが容易に行えます。本製品は、高純度石英ガラス（SiO₂含有率99％以上）を高温溶解・成形して作られており、優れた高温耐性（長期使用時は1100℃～1200℃）と耐熱衝撃性に優れています。半導体の拡散、太陽電池の焼結、LEDのエピタキシャル成長、精密なセラミック焼結プロセスで広く使用されており、高温でウエハ、シリコンウエハ、または粉末材料を安全に輸送するための重要なキャリアです。

よくある質問

Q: この石英ボートの最大温度許容範囲はどれくらいですか?

A: 当社の耐高温リング付き石英ボートは、軟化点が約 1730℃の高純度の透明または乳白色の石英材料で作られています。酸化性雰囲気においては、1100℃～1200℃の環境下でも長時間安定して動作し、短時間であれば高温にも耐えることができます。

Q: 「リング付き」デザインの主な目的は何ですか?

A: リング付きのデザインは主に操作性を考慮しています。高温炉の自動生産ラインや手動操作では、金属製のフックが伝送用の石英リングに引っかかり、ボートとの直接接触を避けて汚染や損傷を引き起こすことがなく、またボートの構造強度も向上します。

Q: カスタマイズサービスは提供していますか?最低注文数量はいくらですか?

A: サイズ、リングの数、クォーツの色（透明/乳白/透明）、加工精度など、総合的なカスタマイズサービスを提供しております。ソースメーカーとして、単品試作からバッチ生産までサポートします。具体的な注文数量は仕様の複雑さによって異なります。

Q: 石英ボートが高温でも変形しないようにするにはどうすればよいですか?

A: 成形時の原料粘度や焼鈍曲線を精密に制御することで内部応力を除去しております。大型ボートでは、リングの位置と肉厚を最適化し、長期の高温負荷下でも寸法安定性を確保します。

ユーザーの観点から見ると、この高温耐性のリング型石英ボートは主に次の主要な問題に対処します。

高温変形・崩壊リスク： 通常の石英材料は長時間の高温ベーキングにより軟化・変形しやすく、搬送するウェハーやサンプルが転倒したり廃棄される可能性があるという問題を解決します。

自動搬送の課題: 独自のリング設計により、滑らかな石英表面が掴みにくいという問題が解決され、さまざまな管状炉や箱型炉の自動ボート昇降機構に完全に適応し、それによって生産ラインの効率が向上します。

プロセス汚染の問題: 高純度材料は、高温下で容器から不純物が析出し、高純度材料 (半導体シリコンウェーハなど) を汚染する問題を解決し、製品の歩留まりを確保します。

コアパラメータ

二酸化ケイ素含有量: ≥ 99%

長期使用温度： 1100℃～1200℃

熱膨張係数： 5.5×10-⁷cm/cm・℃

密度: 2.2 g/cm³

外観色： 透明、乳白、半透明

加工精度： ±0.05mm～±0.5mm

アプリケーションの価値

優れた耐熱衝撃性： 石英ボートを1100℃に加熱し、直ちに冷水に浸しても破裂しません。この特性により、急速加熱および冷却プロセスにおける安全性が確保され、材料コストが大幅に削減されます。

非常に高い化学的安定性: フッ化水素酸を除くほとんどすべての酸および塩基に対して耐性があります。酸洗浄中に金属イオンが放出されず、処理された材料の純度が保護されます。

優れた電気絶縁性： 抵抗値が通常のガラスの100万倍であり、理想的な電気絶縁材料であり、特に電界加熱を必要とするプロセスに適しています。

柔軟な構造のカスタマイズ: お客様の炉サイズに基づいて、シングルリング、ダブルリング、またはマルチリング構造、およびウェーハキャリアのさまざまなスロット位置 (45 スロット、81 スロット、121 スロットなど) をカスタマイズできます。

お客様のアプリケーションケース

事例1：著名な第3世代半導体エピタキシャルウェーハメーカー（炭化珪素基板加工）

お客様の問題: お客様が炭化ケイ素の高温アニールプロセス(1250℃もの高温)を実施したところ、元のサプライヤーから提供された通常の石英ボートは約10回の使用後に明らかな曲げ変形を示し、高価な炭化ケイ素基板が落下してクラックが発生し、石英の不純物がエピタキシャル層の清浄度に影響を及ぼしました。

当社のソリューション: 高粘度、乳白色の半透明、耐高温性のリング状石英ボートをお客様向けにカスタマイズしました。石英材料の粘度パラメータを調整することにより、極端な温度での耐クリープ性が向上しました。同時に、力がより均一になるように「リング」の支持点を最適化しました。

適用効果： 試験後、新品の石英ボートは1250℃で50回の連続運転後も変形なく平坦度偏差0.2mm以内を維持し、金属イオンの放出も検出されなかった。

事例2：欧州の某太陽光発電研究所（拡散過程）

お客様の問題: お客様は特殊な炉管径を備えた古い横型管状炉を所有しており、自動で押したり引いたりする機械ハンドと組み合わせる必要がありました。市販されている標準的なクォーツボートは、サイズが合っていないか、機械の手ではリングの位置を把握できませんでした。

当社のソリューション： お客様からCAD図面をご提供いただき、3Dモデリングによるシミュレーション解析を行い、直径150mm、長さ800mmの特殊形状の石英ボートをカスタマイズしました。強化二重リング構造を特別に設計し、リングの外径公差を±0.1mm以内に厳密に管理し、メカニカルハンドの把握精度を確保しました。

適用効果： 製品の納入後、顧客の古い装置と自動機械ハンドに完全に適合し、リン拡散プロセスの連続自動生産を実現し、手動介入によって引き起こされる断片化率を大幅に削減しました。

極度の高温に耐え、正確な寸法を備えた石英キャリアをお探しの場合は、お問い合わせください。詳細な設計図面をお持ちであっても、単なる予備的なアイデアをお持ちであっても、当社の技術チームは専門的な石英材料ソリューションと見積もりを提供できます。

Luverre Quartz は 、溶融石英管、溶融石英プレート、溶融石英ロッド、溶融石英ウィンドウ、溶融石英るつぼ、溶融石英ボート、溶融石英フランジ、溶融石英ビーカー、溶融石英ガラス器具などを含む、幅広い高品質の溶融石英ガラスを製造および販売しています。溶融石英ガラス製品のあらゆるカスタマイズ要求にお応えします。

詳細につきましては、お気軽にお問い合わせください。
