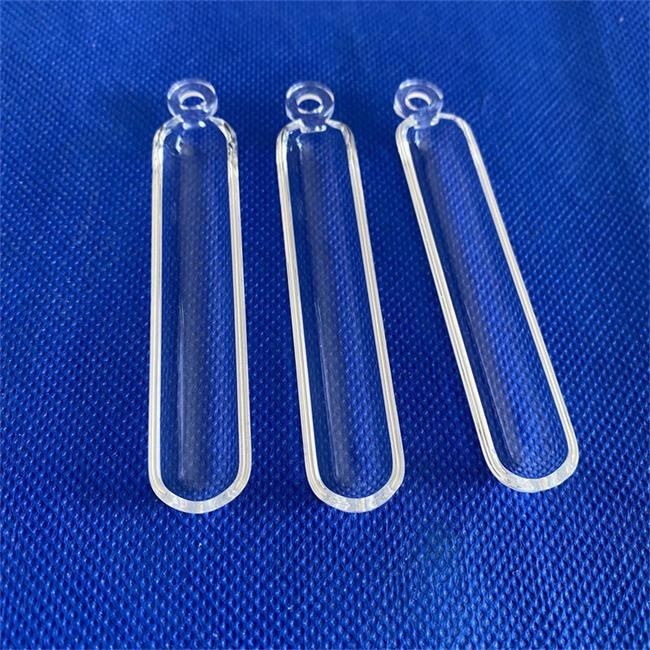

O O barco de quartzo em forma de anel resistente a altas temperaturas é um recipiente de quartzo preciso especialmente projetado para ambientes extremos de tratamento térmico. Seu design exclusivo de estrutura em 'forma de anel' não apenas aumenta a estabilidade mecânica do corpo do barco, mas também facilita a execução de agarrar, empurrar e puxar, bem como a transmissão automatizada no forno de alta temperatura. Este produto é feito de vidro de quartzo de alta pureza (com teor de SiO₂ ≥ 99%) através de fusão e moldagem em alta temperatura e possui excelente resistência a altas temperaturas (até 1100°C - 1200°C para uso a longo prazo) e excelente resistência ao choque térmico. É amplamente utilizado na difusão de semicondutores, sinterização de células fotovoltaicas, crescimento epitaxial de LED e processos precisos de sinterização de cerâmica, e é um transportador chave para o transporte seguro de wafers, wafers de silício ou materiais em pó em altas temperaturas.

Perguntas frequentes

P: Qual é a tolerância máxima à temperatura deste barco de quartzo?

R: Nosso barco de quartzo com anéis resistente a altas temperaturas é feito de material de quartzo transparente ou branco leitoso de alta pureza, com um ponto de amolecimento de aproximadamente 1730 ℃. Em uma atmosfera oxidante, pode funcionar de forma estável em um ambiente que varia de 1100°C a 1200°C por um longo período de tempo e pode suportar temperaturas mais altas por um curto período.

P: Qual é o objetivo principal do design 'anelado'?

R: O design com anéis é principalmente para facilitar a operação. Na linha de produção automatizada do forno de alta temperatura ou durante a operação manual, ganchos metálicos podem prender o anel de quartzo para transmissão, evitando o contato direto com o barco e causando contaminação ou danos, além de aumentar a resistência estrutural do barco.

P: Vocês oferecem serviços de personalização? Qual é a quantidade mínima de pedido?

R: Oferecemos serviços de personalização abrangentes, incluindo tamanho, número de anéis, cor do quartzo (transparente/branco leitoso/transparente) e precisão de processamento. Como fabricante original, oferecemos suporte à prototipagem de peça única e à produção em lote. A quantidade específica do pedido depende da complexidade das especificações.

P: Como você garante que o barco de quartzo não se deforme em altas temperaturas?

R: Eliminamos o estresse interno controlando com precisão a viscosidade das matérias-primas e a curva de recozimento no processo de moldagem. Para barcos de grande porte, otimizamos a posição dos anéis e a espessura da parede para garantir a estabilidade dimensional mesmo sob cargas prolongadas de alta temperatura.

Do ponto de vista do usuário, este barco de quartzo em forma de anel resistente a altas temperaturas aborda principalmente os seguintes problemas principais:

Deformação em alta temperatura e risco de colapso: Resolve o problema de que os materiais de quartzo comuns tendem a amolecer e deformar sob cozimento prolongado em alta temperatura, fazendo com que os wafers ou amostras que eles carregam tombem ou sejam descartados.

Desafio de transferência de automação: O design exclusivo do anel resolve o problema da superfície lisa de quartzo ser difícil de agarrar, adaptando-se perfeitamente aos mecanismos automáticos de elevação de barcos de vários fornos tubulares e fornos de caixa, melhorando assim a eficiência da linha de produção.

Problema de contaminação do processo: O material de alta pureza resolve o problema de precipitação de impurezas do recipiente sob alta temperatura, contaminando materiais de alta pureza (como wafers de silício semicondutores), garantindo o rendimento do produto.

Parâmetros principais

Teor de dióxido de silício: ≥ 99%

Temperatura operacional de longo prazo: 1100°C - 1200°C

Coeficiente de expansão térmica: 5,5×10⁻⁷ cm/cm·℃

Densidade: 2,2 g/cm³

Cor da aparência: Transparente, branco leitoso, semitransparente

Precisão de processamento: ± 0,05 mm - ± 0,5 mm

Valor do aplicativo

Excelente resistência ao choque térmico: mesmo que o barco de quartzo seja aquecido a 1100 ℃ e imediatamente imerso em água fria, ele não explodirá. Esta característica garante segurança em processos rápidos de aquecimento e resfriamento, reduzindo significativamente os custos de materiais.

Estabilidade química extremamente elevada: É resistente a quase todos os ácidos e bases, exceto ácido fluorídrico. Durante a limpeza ácida, nenhum íon metálico é liberado, protegendo a pureza dos materiais processados.

Excelente isolamento elétrico: O valor da resistência é um milhão de vezes maior que o do vidro comum, tornando-o um material isolante elétrico ideal, especialmente adequado para processos que requerem aquecimento por campo elétrico.

Personalização estrutural flexível: Podemos personalizar estruturas de anel único, anel duplo ou múltiplos anéis, bem como diferentes posições de slots (como 45 slots, 81 slots, 121 slots, etc.) para transportadores de wafer com base no tamanho do forno do cliente.

Caso de aplicação do cliente

Caso 1: Um conhecido fabricante de wafer epitaxial semicondutor de terceira geração (processamento de substrato de carboneto de silício)

Problema do cliente: Quando o cliente executou o processo de recozimento de alta temperatura para carboneto de silício (com uma temperatura tão alta quanto 1250 ℃), o barco de quartzo comum fornecido pelo fornecedor original apresentou deformação por flexão óbvia após cerca de 10 usos, fazendo com que o caro substrato de carboneto de silício caísse e quebrasse, e as impurezas de quartzo afetassem a limpeza da camada epitaxial.

Nossa solução: Personalizamos para o cliente um barco de quartzo em forma de anel de alta viscosidade, leitoso, semitransparente e resistente a altas temperaturas. Ao ajustar os parâmetros de viscosidade do material de quartzo, aumentamos sua resistência à fluência em temperaturas extremas; ao mesmo tempo, otimizamos os pontos de apoio do “anel” para tornar a força mais uniforme.

Efeito da aplicação: Após o teste, o novo barco de quartzo, após operação contínua a 1250 ℃ por 50 vezes, manteve um desvio de planicidade dentro de 0,2 mm, sem deformação, e nenhum íon metálico foi detectado para ser liberado.

Caso 2: Um certo laboratório fotovoltaico na Europa (processo de difusão)

Problema do cliente: O cliente tinha um antigo forno tubular horizontal com um diâmetro de tubo especial e precisava ser combinado com uma mão mecânica para empurrar e puxar automaticamente. Os barcos de quartzo padrão no mercado não eram do tamanho certo ou a posição do anel não podia ser compreendida pela mão mecânica.

Nossa solução: O cliente forneceu desenhos CAD e usamos modelagem 3D para análise de simulação para personalizar um barco de quartzo de formato especial com diâmetro de 150 mm e comprimento de 800 mm. Uma estrutura reforçada de anel duplo foi especialmente projetada e a tolerância do diâmetro externo do anel foi estritamente controlada dentro de ± 0,1 mm para garantir a precisão da preensão da mão mecânica.

Efeito da aplicação: Após a entrega do produto, ele se encaixou perfeitamente nos equipamentos antigos e na mão mecânica automatizada do cliente, conseguindo a produção automatizada contínua do processo de difusão do fósforo, reduzindo significativamente a taxa de fragmentação causada pela intervenção manual.

Se você está procurando um suporte de quartzo que possa suportar temperaturas extremamente altas e tenha dimensões precisas, entre em contato conosco. Quer você tenha um desenho de engenharia detalhado ou apenas uma ideia preliminar, nossa equipe técnica pode fornecer soluções e orçamentos profissionais de materiais de quartzo.

Luverre Quartz fabrica e vende uma ampla variedade de vidro de quartzo fundido de alta qualidade, incluindo tubos de quartzo fundido, placas de quartzo fundido, hastes de quartzo fundido, janelas de quartzo fundido, cadinhos de quartzo fundido, barcos de quartzo fundido, flanges de quartzo fundido, béqueres de quartzo fundido, instrumentos de vidro de quartzo fundido e muito mais. Podemos atender a todos os tipos de requisitos personalizados para produtos de vidro de quartzo fundido.

Para mais informações, não hesite em contactar-nos.
