200mm 투명 석영 나선형 튜브

석영 나선형 튜브가 귀하의 프로젝트에서 무엇을 해결할 수 있습니까?

Q: 고온이나 부식성 환경에서 일반 유리관은 파손되거나 변형되기 쉽습니다. 보다 신뢰할 수 있는 대체 재료를 어떻게 찾을 수 있습니까?

답: 200mm 투명 석영 나선관은 고순도 석영 재료로 만들어졌으며 1200 ℃ 이상의 고온과 급격한 냉각 및 가열 충격을 견딜 수 있어 열 안정성이 부족한 문제를 근본적으로 해결합니다.

Q: 화학적 불활성을 유지하면서 광학 투명도가 높은 튜브를 통해 빛을 관찰하거나 전도하는 데 가장 적합한 재료는 무엇입니까?

답변: 이 석영 나선형 튜브는 93% 이상의 광 투과율과 대부분의 산 및 알칼리에 대한 내식성이 뛰어나 화학 및 반도체와 같은 산업에서 시각화 및 내식성의 이중 요구 사항을 완벽하게 충족합니다.

Q: 규격이 아닌 규격이나 특수한 형태의 튜브는 구매가 어렵습니다. 맞춤형 솔루션을 어떻게 신속하게 얻을 수 있습니까?

답변: 우리는 직경, 벽 두께, 나선형 각도부터 연결 방법까지 포괄적인 맞춤형 서비스를 제공하여 소규모 배치 시험 생산부터 대규모 생산까지 지원하고 R&D 및 조달 주기를 단축합니다.

제품개요

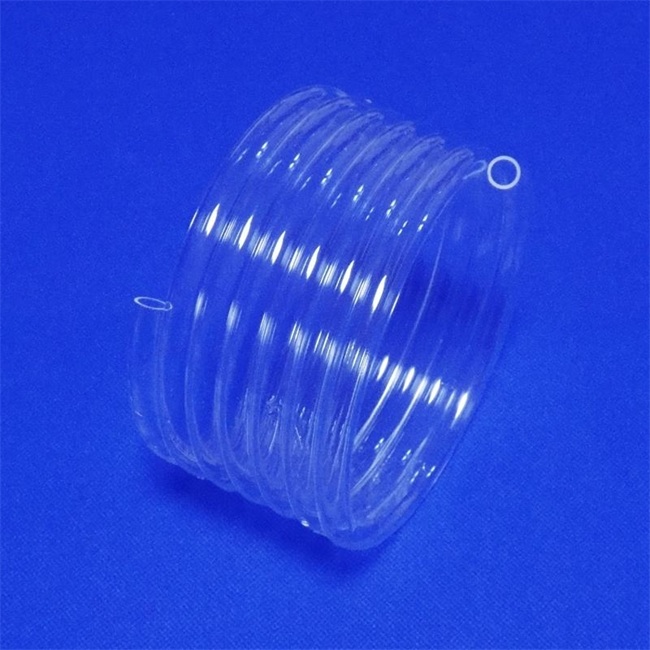

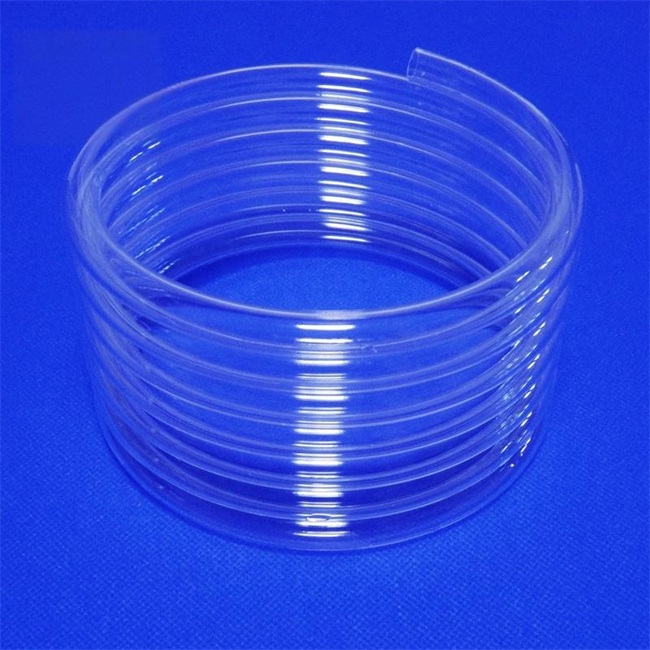

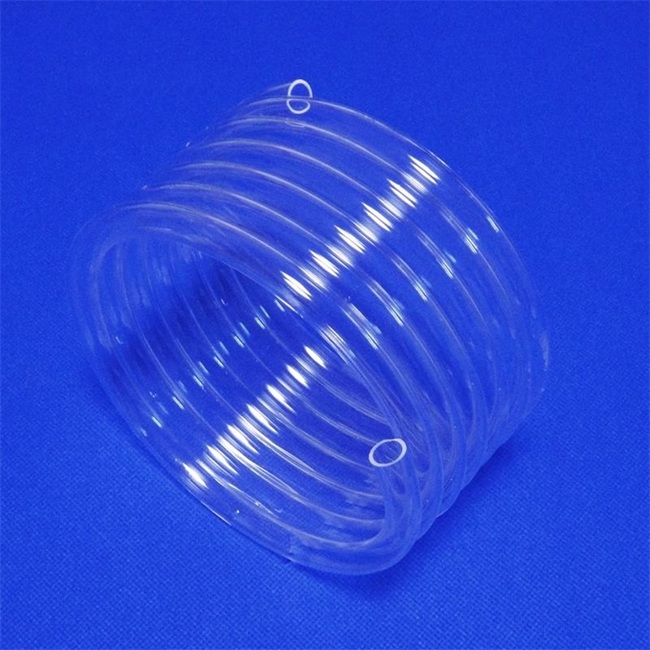

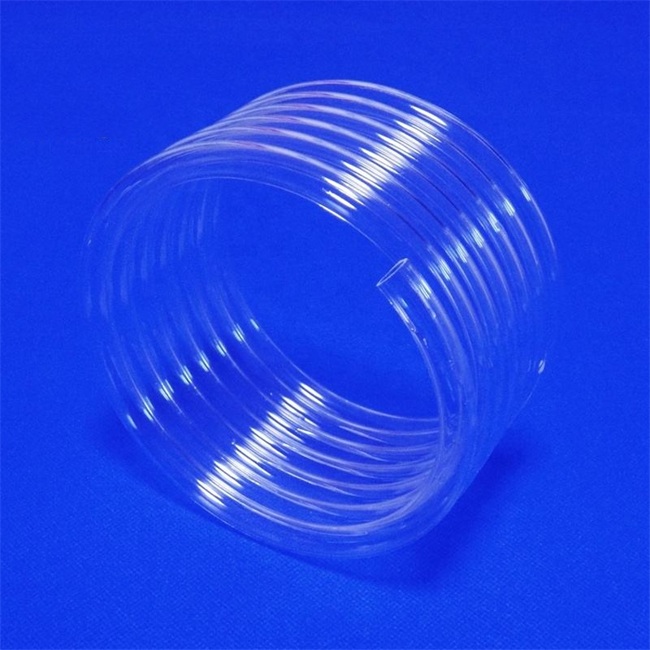

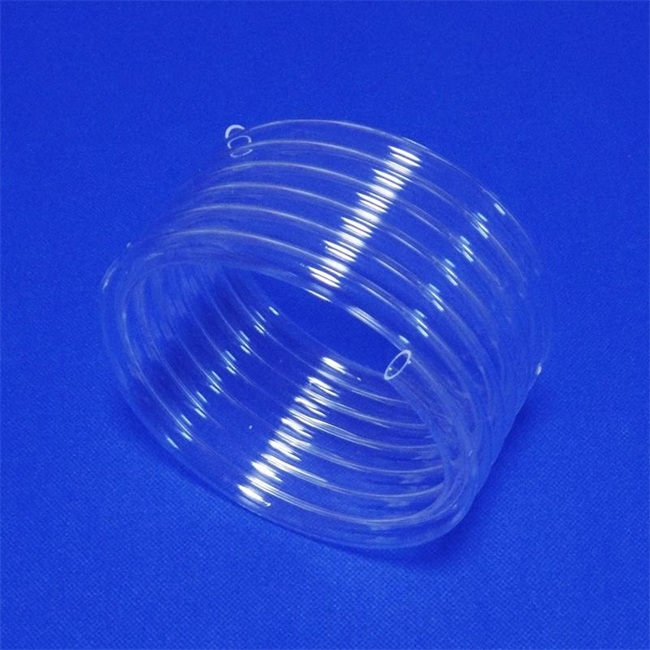

200mm 투명 석영 나선형 튜브는 고온 용융 및 정밀 성형 공정을 사용하여 고순도 천연 석영 모래로 만든 특수 튜브 라인입니다. 독특한 나선형 구조 설계로 석영 소재 고유의 우수한 성능을 유지하면서 제한된 공간에서 열 교환 면적의 확장을 극대화합니다.

주요 성능 매개변수

-순도등급 : SiO 2 함량 ≥ 99.99%

- 작동 온도 : 장기 사용 ≥ 1150 ℃, 단기 공차 ≥ 1200 ℃

- 열팽창계수 : 5.5 × 10 ⁻⁷/℃(20~1000℃), 일반유리의 약 1/15

-투과특성 : 자외선~적외선 파장범위(170nm~2500nm)에서 우수한 투과율

- 기계적 강도 : 압축 강도 ≥ 800 MPa, 굴곡 강도 ≥ 70 MPa

- 화학적 안정성: 불화수소산과 뜨거운 인산을 제외한 거의 모든 산성 부식에 대한 저항성

나선형 구조 설계의 장점

1. 공간 효율성: 동일한 투영 면적에서 유효 열/물질 전달 면적이 40-70% 증가합니다.

2. 응력 분포: 나선형 모양은 열 응력을 자연스럽게 분산시켜 직선형 튜브의 일반적인 끝단 응력 집중을 줄입니다.

3. 유체 역학: 층류에서 난류로의 전환을 촉진하여 혼합 및 열 전달 효율을 향상시킵니다.

4. 간편한 설치: 연결 지점을 줄이고 누출 위험을 낮추며 시스템 통합을 용이하게 합니다.

주요 적용분야

반도체 제조 산업: 확산로용 열처리 튜브라인, CVD 반응 챔버 및 고순도 요구사항의 가스 운송

광전지 산업: 다결정 실리콘 생산 및 결정 성장로를 위한 관찰 창 및 연결 구성 요소

화학 및 제약: 부식성이 높은 매체의 반응, 증류 및 응축 공정, 튜브라인의 시각적 모니터링

연구기기 : 스펙트럼 분석 장비 및 고온 반응 장치용 맞춤형 부품

조명 산업: 특수 조명 기구용 보호 커버, 고출력 조명 장비용 방열 구조

신에너지 연구: 연료전지 및 고온 전해전지의 실험 및 생산 시스템

맞춤형 서비스 범위

우리는 포괄적인 맞춤형 솔루션을 제공합니다:

-크기 맞춤화: 직경 범위 80-500mm, 길이는 필요에 따라 절단 가능, 나선형 각도는 15-60°로 조정 가능

-벽 두께 선택: 표준 벽 두께는 1.5-6.0mm이며 특수 용도의 경우 10mm까지 늘릴 수 있습니다.

- 연결방식 : 플랜지 연결, 그라인딩 조인트 도킹, 익스펜션 조인트 연결 등 다양한 실링 방식

- 표면 처리 : 화염 연마, 무광택 처리, 특정 부위 샌딩 등

-부착 통합: 온도 센서 장착 베이스, 관찰 창, 샘플링 포트 등의 통합 설계

우리의 핵심 강점

재료 관리: 자체 원료 정제 생산 라인은 중금속 불순물 함량이 5ppm 미만인 배치 간의 일관성을 보장합니다.

프로세스 전문성: 업계 최고의 수율로 연속 용융, 진공 성형 등 핵심 프로세스 마스터

테스트 시스템: 각 제품 배치는 스펙트럼 분석, 고온 피로 테스트 및 압력 사이클링 테스트를 거칩니다.

기술 협력: 애플리케이션 컨설팅 및 설계 최적화 제공, 고객과 솔루션 공동 개발

글로벌물류 : 전문적인 충격흡수 포장을 통해 전 세계 주요 항만에 DDP/DAP 배송 지원

일반적인 고객 적용 사례

1. 유럽의 반도체 장비 제조업체: 새로운 원자층 증착(ALD) 장비용 튜브 예열. 원래의 스테인레스 스틸 튜브를 교체한 후 입자 오염이 90% 감소하고 유지 관리 주기가 3배 연장됩니다.

2. 일본 화학회사: 염산 회수 시스템 업그레이드 및 혁신, 석영 나선형 튜브는 30% 농도의 뜨거운 염산 환경을 견딜 수 있으며, 교체 없이 시스템의 연속 작동 시간이 6개월에서 3년으로 늘어났습니다.

3. 미국 연구소 : 집중 태양열 화학주기 실험 장치의 핵심 부품으로 1100℃의 순환 온도에서 큰 성능 저하 없이 5000시간 이상 안정적으로 작동

4. 중국 최고의 태양광 기업: 맞춤형 플랜지 연결 설계를 통해 설치 시간을 60% 줄이고 누출률을 10 ⁻⁹ Pa · m ⊃3;/s 수준으로 줄이는 단결정로 아르곤 가스 공급 시스템 개조 프로젝트

표준 200mm 석영 나선형 튜브에 대한 대안을 찾고 있거나 완전 맞춤형 특수 석영 부품이 필요한 경우 당사 엔지니어링 팀은 재료 선택, 구조 설계부터 설치 지침까지 전체 프로세스 지원을 제공할 준비가 되어 있습니다.

귀하의 적용 요구사항, 운영 매개변수 및 예산 범위를 알려주십시오. 24시간 이내에 예비 기술 제안서와 샘플 공급 계획을 받아보실 수 있습니다. 우리는 올바른 재료 선택이 장비 신뢰성을 위한 첫 번째 방어선이라고 믿으며, 이러한 방어선에서 귀하의 전문 파트너가 될 것입니다.

Luverre Quartz는 융합 석영 튜브, 융합 석영 판, 융합 석영 막대, 융합 석영 창, 융합 석영 도가니, 융합 석영 보트, 융합 석영 플랜지, 융합 석영 비커, 융합 석영 유리 기기 등을 포함한 광범위한 고품질 융합 석영 유리를 제조 및 판매합니다. 우리는 융합 석영 유리 제품에 대한 모든 종류의 맞춤형 요구 사항을 충족할 수 있습니다.

자세한 내용은 언제든지 문의해 주세요.

왜 우리를 선택합니까?

1. 우리는 경험이 더 많습니다.

우리는 19년 이상의 석영 제품 생산 경험을 가지고 있습니다.

2.우리는 더 효율적이다.

우리는 24시간 이내에 고객의 요청에 응답하며 고효율 생산, 엔지니어 및 영업 팀을 보유하고 있습니다.

3. 우리의 품질이 더 보장됩니다.

우리는 석영 덩어리부터 석영 모래, 석영 제품까지 품질을 관리하며 다른 제조업체보다 품질 관리가 더 좋고 엄격합니다.

4. 우리는 더 어려운 석영 제품을 생산할 수 있습니다.

우리는 석영 튜브, 석영 판, 석영 막대, 석영 창, 석영 도가니, 석영 보트, 석영 플랜지, 석영 비커, 석영 유리 도구 등을 포함하여 광범위한 고품질 석영 유리를 제조 및 판매할 수 있는 대형 연삭 플랫폼과 정밀 에칭 기계를 보유하고 있습니다.

5. 약 20년의 전문 경험

- 사반세기 동안 석영 제품 제조에 주력

- 기술팀의 평균 근무 경력이 15년 이상입니다.

6.글로벌 서비스 네트워크

- 당사의 제품은 유럽, 미국, 일본, 한국, 중동 등 40개 이상의 국가 및 지역으로 수출됩니다.

-다국어 기술 지원(영어, 독일어, 프랑스어, 스페인어, 러시아어, 일본어)
