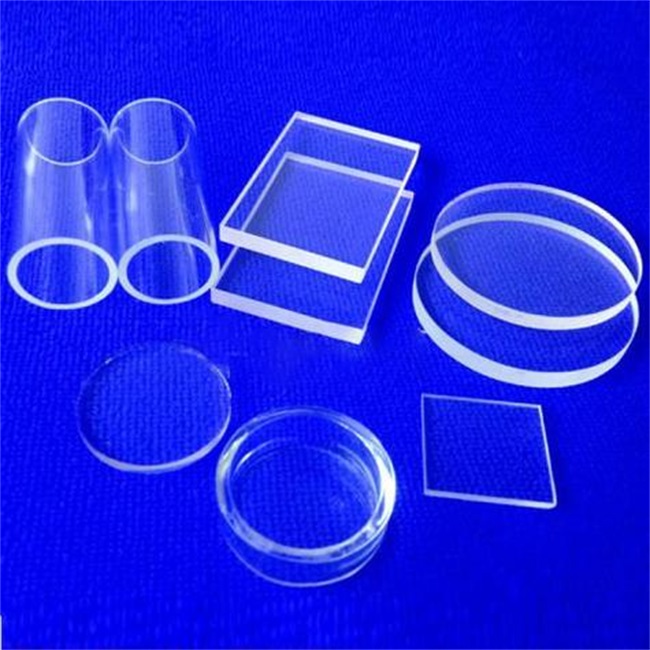

고투과율 반도체 패키징 석영유리판

반도체 유리 웨이퍼라고도 알려진 고투과율 반도체 패키징 석영 유리판은 반도체 패키징에 사용되는 무기 비금속 재료입니다. 이 소재는 독특한 특성으로 인해 업계의 관심과 인정을 받았습니다.

높은 투명성: 유리 기판의 높은 투명성으로 인해 광학 센서 패키징용 광학 창으로 적합합니다. 이로 인해 반도체 패키징의 중요한 구성 요소가 됩니다.

높은 열 안정성 및 화학적 안정성: 유리 기판은 고온 다습 등 가혹한 환경에서도 안정적인 성능을 유지하여 반도체 장치의 신뢰성을 보장합니다.

우수한 전기 절연 성능: 전기적 결함을 방지하고 반도체 장치의 안전성을 향상시킵니다.

우수한 처리 성능: 유리 기판은 다양한 포장 요구 사항을 충족하기 위해 필요에 따라 정밀하게 절단, 펀칭 및 연삭할 수 있습니다.

반도체 패키징의 응용 분야는 다음과 같습니다.

칩 패키징: 칩의 기판 재료로서 우수한 전기 절연성과 기계적 지지력을 제공합니다.

센서 패키징: 특히 광학 및 화학 센서의 경우 유리 기판의 높은 투명성과 화학적 안정성으로 인해 이상적인 선택이 됩니다.

LED 패키징: 유리 기판의 높은 열 안정성과 투명성은 LED의 발광 효율과 방열 성능을 향상시키는 데 도움이 됩니다.

유리 기판은 반도체 패키징 분야에서 많은 장점을 갖고 있지만 비용 문제 및 공정상의 어려움과 같은 몇 가지 과제도 직면하고 있습니다.
