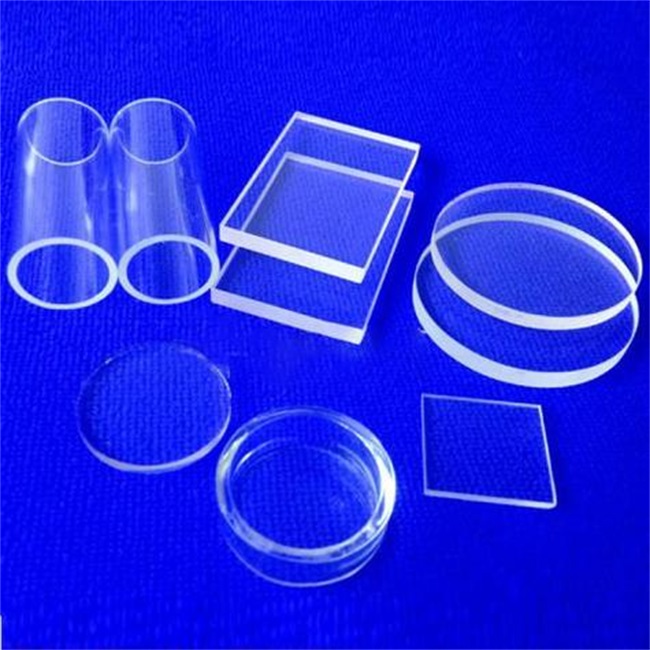

Hochdurchlässige Halbleiter-Quarzglasplatte

Quarzglasplatten mit hoher Lichtdurchlässigkeit für Halbleiterverpackungen, auch Halbleiterglaswafer genannt, sind anorganische, nichtmetallische Materialien, die für Halbleiterverpackungen verwendet werden. Dieses Material hat aufgrund seiner einzigartigen Eigenschaften die Aufmerksamkeit und Anerkennung der Branche auf sich gezogen.

Hohe Transparenz: Die hohe Transparenz von Glassubstraten macht sie als optische Fenster für die Verpackung optischer Sensoren geeignet. Dies macht es zu einem wichtigen Bestandteil in der Halbleiterverpackung.

Hohe thermische Stabilität und chemische Stabilität: Glassubstrate können in rauen Umgebungen wie hohen Temperaturen und hoher Luftfeuchtigkeit eine stabile Leistung aufrechterhalten und so die Zuverlässigkeit von Halbleiterbauelementen gewährleisten.

Hervorragende elektrische Isolationsleistung: Dies hilft, elektrische Fehler zu verhindern und die Sicherheit von Halbleiterbauelementen zu verbessern.

Gute Verarbeitungsleistung: Glassubstrate können je nach Bedarf präzise geschnitten, gestanzt und geschliffen werden, um verschiedene Verpackungsanforderungen zu erfüllen.

Zu den Anwendungen in der Halbleiterverpackung gehören:

Chipverpackung: Als Trägermaterial für Chips bietet es eine gute elektrische Isolierung und mechanischen Halt.

Sensorverpackung: Insbesondere für optische und chemische Sensoren sind Glassubstrate aufgrund ihrer hohen Transparenz und chemischen Stabilität eine ideale Wahl.

LED-Verpackung: Die hohe thermische Stabilität und Transparenz von Glassubstraten trägt dazu bei, die Lichtausbeute und Wärmeableitungsleistung von LEDs zu verbessern.

Obwohl Glassubstrate im Bereich der Halbleiterverpackung viele Vorteile bieten, stehen sie auch vor einigen Herausforderungen, wie etwa Kostenproblemen und Verarbeitungsschwierigkeiten.
