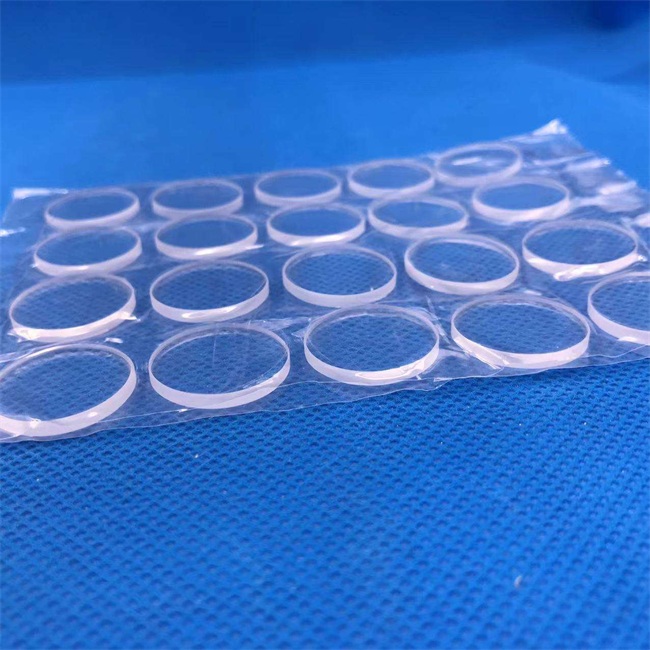

Plaque de quartz de 1 à 100 mm de diamètre

La plaque de quartz de 1 à 100 mm de diamètre est un matériau optique et électronique de haute pureté, principalement caractérisé par une résistance aux températures élevées, une résistance à la corrosion, un faible coefficient de dilatation thermique et une excellente transmission de la lumière. Il est largement utilisé dans les domaines de la technologie des semi-conducteurs, des instruments optiques de précision et de la technologie laser, avec une qualité stable et une précision de traitement élevée.

Pourquoi avez-vous besoin de personnaliser les films anglais fossiles ?

Q : Mon projet nécessite des matériaux présentant une résistance à haute température, une excellente transparence et des propriétés chimiques stables. Les feuilles de quartz peuvent-elles répondre à ces exigences ?

Réponse : Bien sûr. Nos plaques de quartz peuvent fonctionner de manière stable à une température élevée de 1 200 ℃, avec une transmission supérieure à 93 %, et ont une excellente résistance à la corrosion à la grande majorité des acides et des bases, ce qui les rend particulièrement adaptées aux scénarios d'observation des semi-conducteurs, optiques et à haute température.

Q : L’équipement de laboratoire peut-il être personnalisé avec des composants en quartz de précision de tailles spécifiques ?

Réponse : Nous fournissons des services complets de personnalisation pour des diamètres allant de 1 à 100 mm, avec une précision d'épaisseur de ± 0,01 mm. Nous prenons en charge la coupe circulaire, carrée et irrégulière et pouvons effectuer des traitements secondaires tels que le revêtement, le polissage et le perçage de la surface.

Q : Les systèmes optiques nécessitent une uniformité des matériaux extrêmement élevée. Comment pouvons-nous garantir cela ?

Réponse : Nous utilisons des matières premières de quartz synthétique de haute pureté (avec une pureté de 99,99 %), combinées à une technologie d'usinage de précision CNC, pour garantir que l'uniformité de l'indice de réfraction de chaque plaque de quartz est inférieure à 5 × 10 ⁻⁶ et que la distorsion du front d'onde est inférieure à λ/10.

Q : Peut-on soutenir les achats de R&D à petite échelle ?

Réponse : Nous avons mis en place un canal de support R&D dédié, où même une seule pièce peut être personnalisée, et nous fournissons des services de consultation sur les paramètres techniques, de support pour les tests d'échantillons et d'optimisation des solutions d'application.

Paramètres techniques de base du produit

Propriétés des matériaux

-Options de matériaux : quartz synthétique (JGS1/JGS2), silice fondue, quartz ultraviolet

-Coefficient de dilatation thermique : 5,5 × 10 ⁻⁷/℃ (0-1000 ℃)

-Stabilité thermique : température de fonctionnement -200 ℃ à 1200 ℃

-Résistance chimique : résistant à tous les acides sauf l'acide fluorhydrique, et résistant à la plupart des solvants chimiques

Plage de spécifications

-Plage de diamètres : 1,0 mm à 100,0 mm (prend en charge la personnalisation par incréments de 0,1 mm)

-Plage d'épaisseur : 0,1 mm-20,0 mm

-Niveau de précision :

-Qualité standard : Tolérance de diamètre ± 0,05 mm, tolérance d'épaisseur ± 0,02 mm

-Qualité de précision : tolérance de diamètre ± 0,01 mm, tolérance d'épaisseur ± 0,005 mm

- Qualité de haute précision : tolérance de diamètre ± 0,005 mm, tolérance d'épaisseur ± 0,002 mm.

Options de traitement de surface

-Degré de polissage : 80/50, 60/40, 40/20, 20/10, 10/5

-Services de revêtement : film antireflet (AR), film réfléchissant, film spectral, film résistant à la corrosion

-Traitement des bords : coupe de précision, polissage à la flamme, meulage et chanfreinage

Scénarios d'application de base

Fabrication de semi-conducteurs et de microélectronique

-Substrat de masque de machine de lithographie : plaque de quartz à haute planéité (planéité <0,5 μm) utilisée pour la lithographie ultraviolette profonde

-Support de traitement de plaquettes : plateau en quartz résistant aux hautes températures pour transporter des plaquettes de silicium dans les processus CVD et de diffusion

-Fenêtre d'observation du processus : fenêtre d'observation du tube de four à haute température, surveillance en temps réel du processus de sédimentation

Optique et Photonique

-Fenêtre optique du système laser : seuil de dommages élevé (>10J/cm ⊃2 ;) lentille de protection

-Composants de base du spectromètre : transmission à large bande infrarouge UV> 92 %

-Substrats optiques de précision : utilisés dans la fabrication d'interféromètres, de spectromètres et de prismes

Instruments industriels et scientifiques

-Fenêtre haute température : port d'observation pour bouilloire de réaction et four à vide

-Composants de l'instrument analytique : spectromètre de masse, tube de revêtement en quartz pour chromatographe

-Fenêtre de protection du capteur : Protection du capteur optique dans les environnements difficiles

Nouvelle énergie et nouveaux matériaux

-Composants d'équipements photovoltaïques : Masques pour dépôt de cellules solaires à couches minces

-Composants de pile à combustible : fenêtre d'observation pour les tests de membrane échangeuse de protons à haute température

Cinq avantages essentiels

1. Avantages en termes de performances matérielles

-Ultra haute pureté : teneur en OH < 5 ppm, quantité totale d'impuretés métalliques < 10 ppm

-Excellente stabilité thermique : capable de résister à des cycles rapides de 1000 ℃ à température ambiante sans se casser

-Cohérence optique : l'écart de l'indice de réfraction de l'ensemble du lot de produits est inférieur à 0,0001 %

2. Avantages de la technologie de traitement

-Usinage CNC de précision : utilisant des centres d'usinage importés du Japon et d'Allemagne, avec une précision de contour de 0,003 mm

-Système de détection intelligent : chaque produit subit une détection complète des paramètres à l'aide d'interféromètres Zygo, de spectrophotomètres et d'autres instruments.

-Environnement de production propre : les processus clés sont réalisés dans une salle blanche de classe 100 pour éviter la pollution par les particules

3. Avantages des services personnalisés

-Mécanisme de réponse rapide : Fournir des solutions techniques dans les 48 heures et livrer des échantillons dans les 7 à 15 jours

-Support technique complet : support technique tout au long du processus, de la révision des dessins aux tests d'application.

-Quantité de commande minimale flexible : prend en charge une quantité de commande minimale d'une pièce, répondant aux besoins de recherche et développement ainsi qu'à la production d'essai

4. Avantages coûts-avantages

-Avantage en matière d'approvisionnement à grande échelle : coopération stratégique avec les trois principales usines de matières premières de quartz au monde pour réduire les coûts des matières premières

-Expérience en optimisation des processus : 15 ans d'expérience dans le traitement du commerce extérieur, entraînant une augmentation de 40 % de l'efficacité des processus

-Solution complète : fournir un service à guichet unique depuis la sélection des matériaux jusqu'au post-traitement, réduisant ainsi les coûts de gestion des clients

Cas de candidature réussis

Cas 1 : fabricant européen d’équipements semi-conducteurs

Exigence : substrat de masque de quartz pour machine de lithographie ultraviolette extrême, d'un diamètre de 85 mm, d'une épaisseur de 6,35 mm, d'une rugosité de surface < 0,5 nm et d'une transmission > 99,5 % (longueur d'onde de 13,5 nm)

Solution : Utilisation de quartz synthétique de très haute pureté, traitement de recuit spécial pour réduire les contraintes internes, polissage ultra lisse de la surface + placage de film multicouche

Résultat : Le produit a passé 2 800 heures de tests continus par le client, avec une distorsion du front d'onde contrôlée dans les limites de λ/20, et a été fourni de manière stable pendant 3 ans.

Cas 2 : Institut américain de recherche sur le laser

Exigence :  Fenêtre de protection pour système laser femtoseconde haute puissance, diamètre 50 mm, seuil de dommage > 15 J/cm ⊃2 ; et le réseau de microstructures doit être usiné en surface.

Solution : Sélectionnez un matériau de quartz à faible densité de défauts et combinez la technologie de lithographie de précision et de gravure ionique réactive pour fabriquer des microstructures de surface.

Résultat : le seuil de dommages aux fenêtres atteint 18 J/cm ⊃2 ; et la précision de la taille de la microstructure est de ± 0,1 μm, ce qui permet aux clients de réaliser plusieurs études de pointe.

Cas 3 : Les nouvelles entreprises japonaises des énergies

Exigence : Fenêtre d'observation à haute température pour tester les piles à combustible à oxyde solide, nécessaire pour fonctionner en continu pendant 5 000 heures dans un environnement d'hydrogène à 800 ℃

Solution : Développer une technologie de revêtement de suppression de couleur induite par l'hydrogène, combinée à une conception de structure d'étanchéité spéciale

Résultat : La fenêtre d'observation a fonctionné de manière stable pendant plus de 6000 heures dans une atmosphère d'hydrogène à 850 ℃, avec une diminution de transparence inférieure à 3 %

Obtenez votre solution personnalisée maintenant

Que vous ayez besoin de plaquettes de quartz de spécifications standard ou d'exigences personnalisées confrontées à des défis d'application particuliers, nous pouvons vous fournir une assistance technique professionnelle et une assurance de fabrication fiable. Cliquez pour nous contacter pour connaître l'éligibilité d'une demande d'échantillon gratuite et une consultation technique individuelle - utilisons nos 20 années d'expérience dans le traitement du quartz pour résoudre vos problèmes de matériaux les plus difficiles.

Luverre Quartz fabrique et vend une large gamme de verre de quartz fondu de haute qualité, notamment des tubes de quartz fondu, des plaques de quartz fondu, des tiges de quartz fondu, des fenêtres en quartz fondu, des creusets en quartz fondu, des bateaux en quartz fondu, des brides en quartz fondu, des béchers en quartz fondu, des instruments en verre de quartz fondu, et plus encore. Nous pouvons répondre à toutes sortes d’exigences personnalisées pour les produits en verre de quartz fondu.

Pour plus d’informations, n’hésitez pas à nous contacter.
