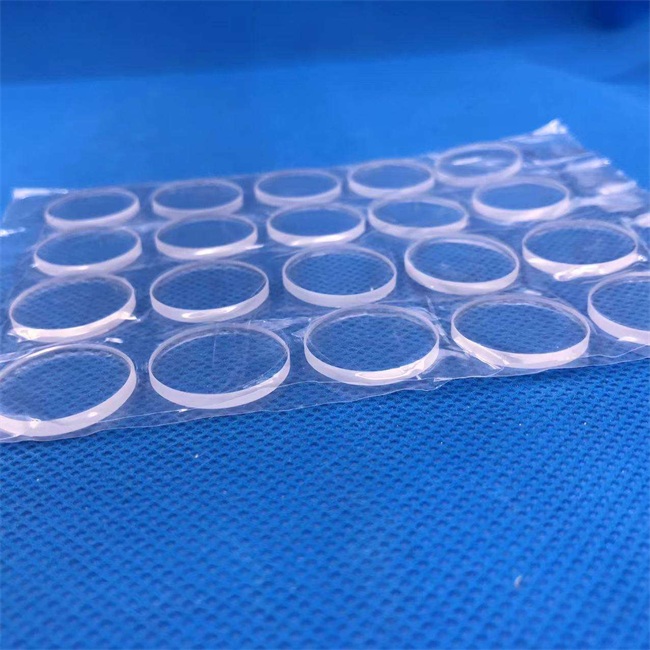

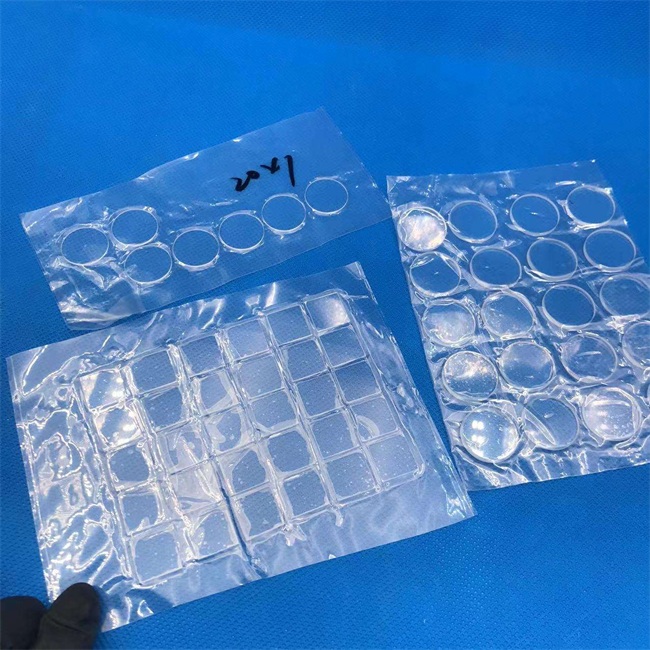

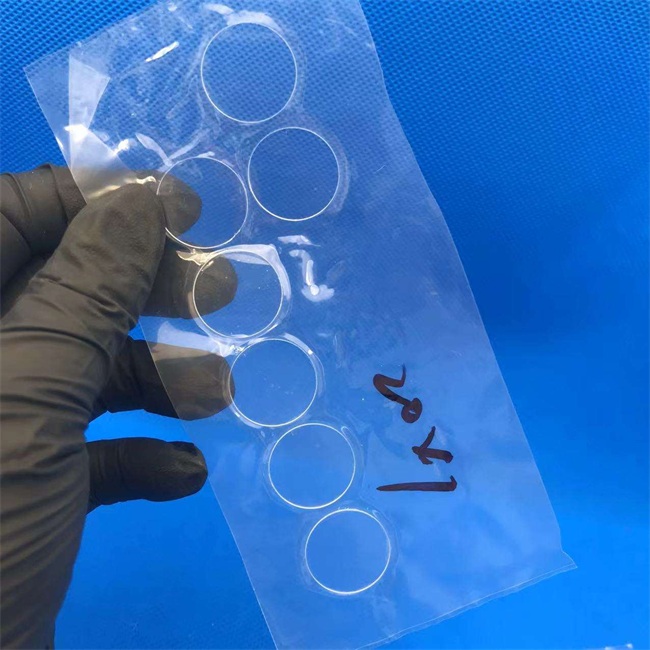

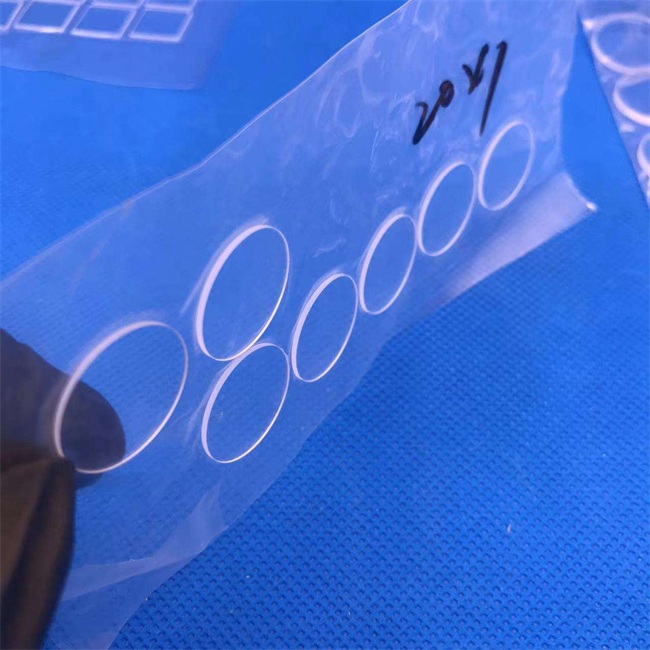

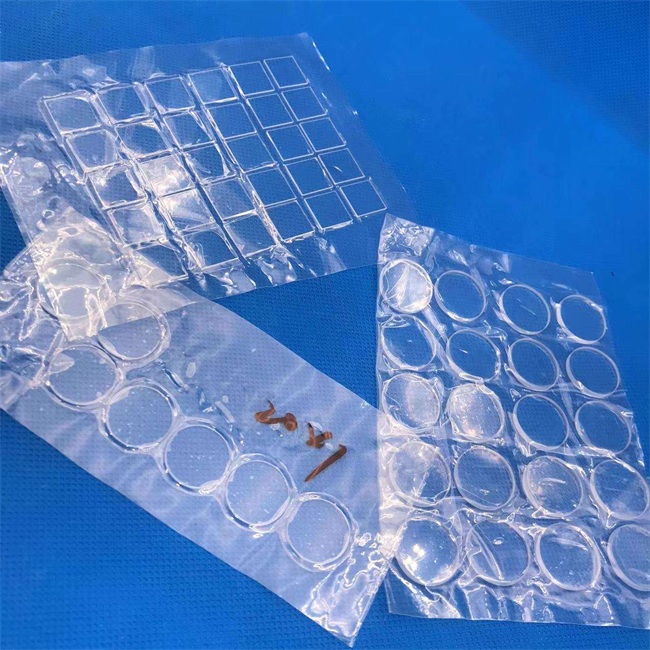

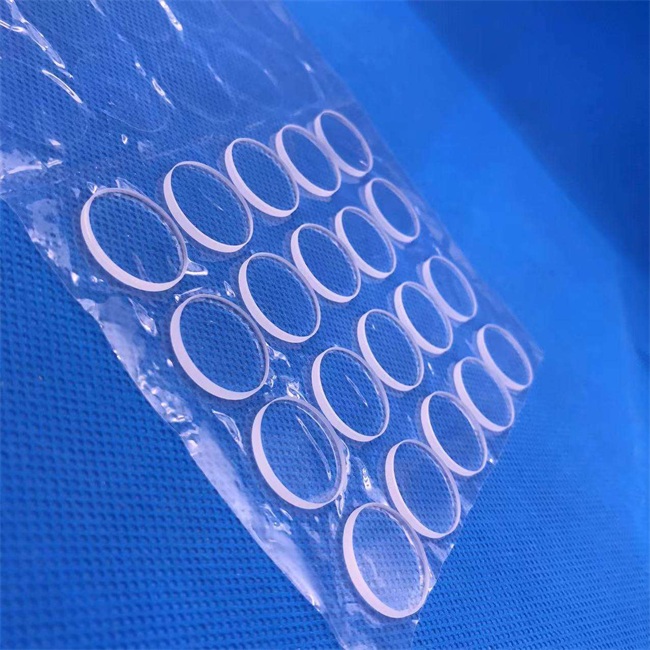

Piastra al quarzo da 1-100 mm di diametro

La piastra al quarzo con diametro di 1-100 mm è un materiale ottico ed elettronico di elevata purezza, caratterizzato principalmente da resistenza alle alte temperature, resistenza alla corrosione, basso coefficiente di dilatazione termica ed eccellente trasmissione della luce. È ampiamente utilizzato nei campi della tecnologia dei semiconduttori, degli strumenti ottici di precisione e della tecnologia laser, con qualità stabile ed elevata precisione di elaborazione.

Perché hai bisogno di personalizzare i film inglesi fossili?

D: Il mio progetto richiede materiali con resistenza alle alte temperature, eccellente trasparenza e proprietà chimiche stabili. Le lastre di quarzo possono soddisfare questi requisiti?

Risposta: certo. Le nostre piastre al quarzo possono funzionare stabilmente a temperature elevate di 1200 ℃, con una trasmittanza superiore al 93% e hanno un'eccellente resistenza alla corrosione per la stragrande maggioranza degli acidi e delle basi, rendendole particolarmente adatte per scenari di osservazione di semiconduttori, ottici e ad alta temperatura.

D: È possibile personalizzare le apparecchiature da laboratorio con componenti al quarzo di precisione di dimensioni specifiche?

Risposta: Forniamo servizi di personalizzazione completi per diametri compresi tra 1 e 100 mm, con una precisione di spessore di ± 0,01 mm. Supportiamo il taglio circolare, quadrato e irregolare e possiamo eseguire lavorazioni secondarie come rivestimento, lucidatura e foratura sulla superficie.

D: I sistemi ottici richiedono un'uniformità del materiale estremamente elevata. Come possiamo garantire questo?

Risposta: Utilizziamo materie prime di quarzo sintetico di elevata purezza (con una purezza del 99,99%), combinate con la tecnologia di lavorazione di precisione CNC, per garantire che l'uniformità dell'indice di rifrazione di ciascuna lastra di quarzo sia inferiore a 5 × 10 ⁻⁶ e la distorsione del fronte d'onda sia inferiore a λ/10.

D: È possibile sostenere gli appalti di ricerca e sviluppo su piccola scala?

Risposta: Abbiamo creato un canale di supporto dedicato alla ricerca e sviluppo, dove è possibile personalizzare anche un singolo pezzo, e forniamo consulenza sui parametri tecnici, supporto per il test dei campioni e servizi di ottimizzazione delle soluzioni applicative.

Parametri tecnici fondamentali del prodotto

Proprietà dei materiali

-Opzioni materiali: quarzo sintetico (JGS1/JGS2), silice fusa, quarzo ultravioletto

-Coefficiente di dilatazione termica: 5,5 × 10 ⁻⁷/℃ (0-1000 ℃)

-Stabilità termica: temperatura di lavoro da -200 ℃ a 1200 ℃

-Resistenza chimica: resistente a tutti gli acidi tranne l'acido fluoridrico e resistente alla maggior parte dei solventi chimici

Gamma di specifiche

-Intervallo di diametro: 1,0 mm-100,0 mm (supporta la personalizzazione con incrementi di 0,1 mm)

-Intervallo di spessore: 0,1 mm-20,0 mm

-Livello di precisione:

-Grado standard: tolleranza del diametro ± 0,05 mm, tolleranza dello spessore ± 0,02 mm

-Grado di precisione: tolleranza del diametro ± 0,01 mm, tolleranza dello spessore ± 0,005 mm

- Grado di alta precisione: tolleranza del diametro ± 0,005 mm, tolleranza dello spessore ± 0,002 mm

Opzioni di trattamento superficiale

-Grado di lucidatura: 80/50, 60/40, 40/20, 20/10, 10/5

-Servizi di rivestimento: pellicola antiriflesso (AR), pellicola riflettente, pellicola spettrale, pellicola resistente alla corrosione

-Lavorazione dei bordi: taglio di precisione, lucidatura a fiamma, rettifica e smussatura

Scenari applicativi principali

Produzione di semiconduttori e microelettronica

-Substrato per maschera macchina per litografia: lastra di quarzo ad alta planarità (planarità <0,5 μ m) utilizzata per litografia ultravioletta profonda

-Supporto per la lavorazione dei wafer: vassoio in quarzo resistente alle alte temperature per il trasporto di wafer di silicio nei processi CVD e di diffusione

-Finestra di osservazione del processo: finestra di osservazione del tubo del forno ad alta temperatura, monitoraggio in tempo reale del processo di sedimentazione

Ottica e Fotonica

-Finestra ottica del sistema laser: lente protettiva con soglia di danno elevata (>10J/cm ⊃2;).

-Componenti principali dello spettrometro: trasmittanza a banda larga nell'infrarosso UV>92%

-Substrati ottici di precisione: utilizzati nella produzione di interferometri, spettrometri e prismi

Strumenti industriali e scientifici

- Finestra per alta temperatura: porta di osservazione per bollitore di reazione e forno a vuoto

-Componenti dello strumento analitico: spettrometro di massa, tubo di rivestimento in quarzo per cromatografo

-Finestra di protezione del sensore: protezione del sensore ottico in ambienti difficili

Nuove energie e nuovi materiali

-Componenti di apparecchiature fotovoltaiche: Maschere per la deposizione di celle solari a film sottile

-Componenti delle celle a combustibile: finestra di osservazione per il test della membrana a scambio protonico ad alta temperatura

Cinque vantaggi fondamentali

1. Vantaggi in termini di prestazioni dei materiali

-Purezza ultraelevata: contenuto di OH <5 ppm, quantità totale di impurità metalliche <10 ppm

-Eccellente stabilità termica: in grado di resistere a cicli rapidi da 1000 ℃ a temperatura ambiente senza rompersi

-Coerenza ottica: la deviazione dell'indice di rifrazione dell'intero lotto di prodotti è inferiore allo 0,0001%

2. Vantaggi della tecnologia di elaborazione

-Lavorazione CNC di precisione: utilizzando centri di lavoro importati dal Giappone e dalla Germania, con una precisione del contorno di 0,003 mm

-Sistema di rilevamento intelligente: ogni prodotto viene sottoposto a rilevamento completo dei parametri utilizzando interferometri Zygo, spettrofotometri e altri strumenti

-Ambiente di produzione pulito: i processi chiave vengono completati in una camera bianca di Classe 100 per evitare l'inquinamento da particelle

3. Vantaggi dei servizi personalizzati

-Meccanismo di risposta rapida: fornire soluzioni tecniche entro 48 ore e consegnare campioni entro 7-15 giorni

-Supporto tecnico completo: supporto tecnico durante l'intero processo, dalla revisione del disegno al test dell'applicazione

-Quantità d'ordine minima flessibile: supporta una quantità d'ordine minima di un pezzo, soddisfacendo le esigenze di ricerca e sviluppo e di produzione di prova

4. Vantaggi in termini di costi e benefici

-Vantaggio nell'approvvigionamento su scala: cooperazione strategica con le tre principali fabbriche di materie prime di quarzo del mondo per ridurre i costi delle materie prime

-Esperienza di ottimizzazione dei processi: 15 anni di esperienza nella lavorazione del commercio estero, con conseguente aumento del 40% dell'efficienza dei processi

-Soluzione completa: fornire un servizio completo dalla selezione dei materiali alla post-elaborazione, riducendo i costi di gestione del cliente

Casi applicativi di successo

Caso 1: produttore europeo di apparecchiature per semiconduttori

Requisiti: substrato per maschera al quarzo per macchina di litografia ultravioletta estrema, con un diametro di 85 mm, spessore di 6,35 mm, rugosità superficiale <0,5 nm e trasmittanza> 99,5% (@ lunghezza d'onda 13,5 nm)

Soluzione: utilizzo di quarzo sintetico ad altissima purezza, trattamento speciale di ricottura per ridurre lo stress interno, lucidatura superficiale ultra liscia + placcatura con pellicola multistrato

Risultato: Il prodotto ha superato 2800 ore di test continui da parte del cliente, con distorsione del fronte d'onda controllata entro λ/20, ed è stato fornito stabilmente per 3 anni

Caso 2: Istituto americano di ricerca laser

Requisito: finestra protettiva per sistema laser a femtosecondi ad alta potenza, diametro 50 mm, soglia di danno>15J/cm ⊃2; e la matrice di microstruttura deve essere lavorata sulla superficie

Soluzione: selezionare materiale al quarzo a bassa densità di difetti e combinare la litografia di precisione + la tecnologia di incisione con ioni reattivi per fabbricare microstrutture superficiali

Risultato: la soglia di danno alla finestra raggiunge 18J/cm ⊃2; e la precisione delle dimensioni della microstruttura è di ± 0,1 μm, supportando i clienti nel completare numerosi studi all'avanguardia

Caso 3: Imprese giapponesi di nuova energia

Requisito: finestra di osservazione ad alta temperatura per testare celle a combustibile a ossido solido, necessarie per funzionare continuamente per 5000 ore in un ambiente di idrogeno a 800 ℃

Soluzione: sviluppare una tecnologia di rivestimento con soppressione del colore indotta dall'idrogeno, combinata con uno speciale design della struttura di tenuta

Risultato: la finestra di osservazione ha funzionato stabilmente per oltre 6.000 ore in un'atmosfera di idrogeno a 850 ℃, con una diminuzione della trasparenza inferiore al 3%

Ottieni subito la tua soluzione personalizzata

Se avete bisogno di wafer al quarzo con specifiche standard o requisiti personalizzati per affrontare sfide applicative speciali, possiamo fornire supporto tecnico professionale e garanzia di produzione affidabile. Clicca per contattarci per l'idoneità all'applicazione di campioni gratuiti e una consulenza tecnica individuale: utilizziamo i nostri 20 anni di esperienza nella lavorazione del quarzo per risolvere i problemi dei materiali più difficili.

Luverre Quartz produce e vende un'ampia gamma di vetro al quarzo fuso di alta qualità, inclusi tubi di quarzo fuso, piastre di quarzo fuso, aste di quarzo fuso, finestre di quarzo fuso, crogioli di quarzo fuso, barchette di quarzo fuso, flange di quarzo fuso, bicchieri di quarzo fuso, strumenti in vetro di quarzo fuso e altro ancora. Siamo in grado di soddisfare tutti i tipi di requisiti personalizzati per i prodotti in vetro al quarzo fuso.

Per ulteriori informazioni, non esitate a contattarci.
