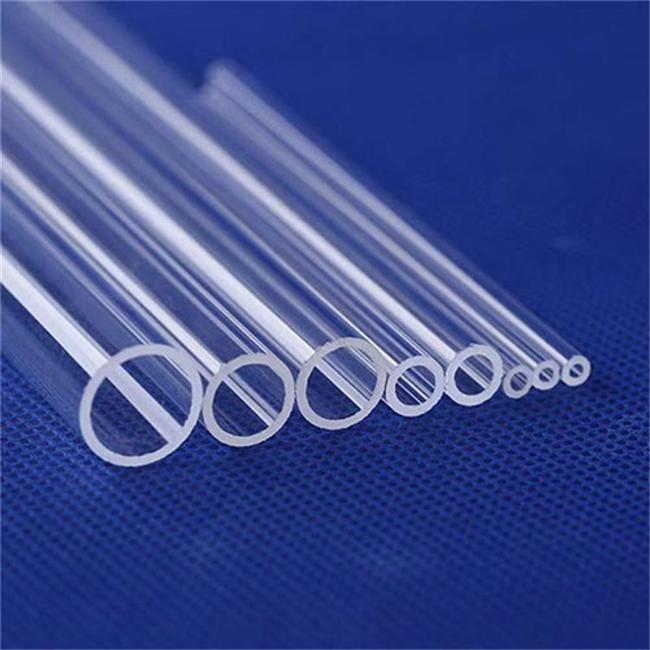

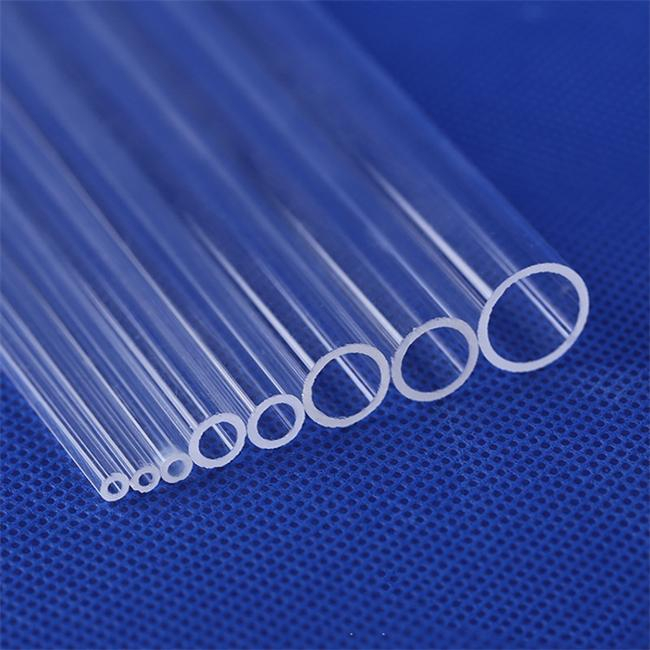

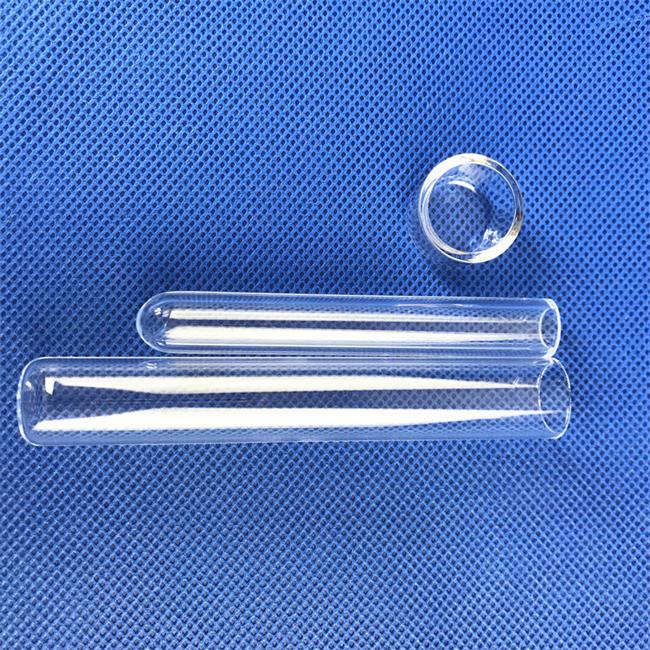

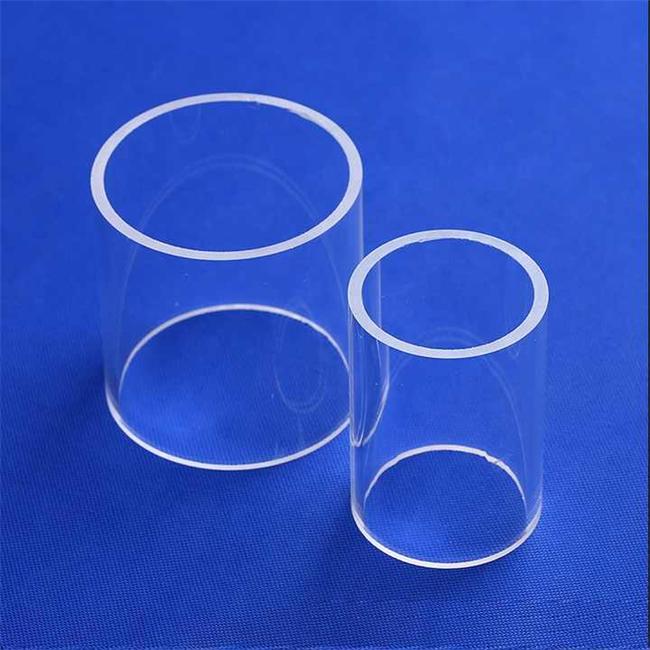

半導体グレードの高純度気泡のない石英管
現在、半導体製造プロセスが 3 ナノメートル未満のプロセスに移行しているため、マイクロメートル レベルの不純物や気泡がチップ回路の短絡や歩留まりの低下を引き起こす可能性があります。半導体グレードの高純度 気泡のない石英管は 、原料の精製と成形環境を厳密に管理し、高度な合成または電気溶解プロセスを使用して製造されたハイエンドの石英ガラス管です。その主な特徴は、金属不純物含有量が50ppb以下（ppbレベルに達することもある）であり、管壁に目に見えるまたは微細な気泡がなく、高温拡散酸化炉やCVD蒸着装置の非常にクリーンな搬送および反応環境を提供します。 12 インチ ウェーハ製造の歩留まりを確保するための重要な消耗品です。
お客様からよくあるご質問
Q: 高温拡散中の金属汚染により、ウエハに常に電気的性能障害が発生するのはなぜですか?
回答: これは通常、高温で通常の石英管から沈殿する不純物が原因です。当社の高純度石英管は、Al、Fe、Naなど19種類の金属元素の総量を極めて低く制御することにより、1200℃の高温でも構造安定性を維持し、不純物粒子を炉管内に放出することなく、ソースからウェーハの清浄度を守ります。
Q: 石英管の内壁にある小さな気泡は本当に半導体の製造に影響を及ぼしますか?
答え: はい。高温プロセス中に気泡が膨張、破裂し、微細な粉塵が放出され、製品欠陥の主な原因の 1 つとなります。当社ではゼロ気泡制御技術を採用し、チューブ壁の均一で緻密な微細構造を確保し、気泡の破裂による粒子汚染のリスクを効果的に排除します。
Q：外径300mm以上、長さ不定の特殊仕様も特注で製作できますか？
回答: 絶対に可能です。弊社は特注品メーカーとして、規格品にとらわれず対応させていただきます。外径20mmから350mm超まで、肉厚1.5mmから15mmまでの様々な仕様にカスタマイズ対応しており、図面に応じて切断、拡張、サンディング、フランジ溶接などの深加工が可能です。
製品の主な利点と用途
核心的な問題が解決されました
1. 金属不純物汚染： 通常の石英管の純度不足による高温プロセスでのアルカリ金属やNa、K、Liなどの重金属の析出によるウェーハのしきい値電圧ドリフトの問題を解決しました。
2. 気泡によるパーティクル欠陥： リソグラフィーやエッチングの均一性に影響を与える、管壁の気泡破壊によるコーティング剥離やパーティクル発生の問題を解決しました。
3.過剰な水酸基（OH）含有量： 水酸基含有量を低減し、水酸基吸収ピークによる赤外線加熱効率の影響と石英管の高温変形耐性の低下の問題を解決しました。
4. 幾何学的精度の偏差: 同心度と楕円率の厳密な制御により、炉心管内の気流の均一性が保証され、不均一な壁厚によって引き起こされる局所的な過熱や爆発が回避されます。
製品の応用分野
・半導体前処理： 12インチ/8インチウェーハの拡散炉内外管、ボートラック、洗浄槽、CVD反応室などに使用。
- 太陽光発電エネルギー: 大規模な PECVD 堆積プロセスのキャリア チューブとプロセス チューブに使用されます。
-特殊な光ファイバーと光学部品: 光ファイバープリフォームの準備とアニーリングのための保護スリーブとして。
お客様の応用事例
当社製品の実際のパフォーマンスを実証するために、次のような典型的な半導体業界のアプリケーション ケースを共有したいと思います。
事例の背景:
8 インチのパワー半導体チップの有名な国内メーカーは、熾烈な市場競争の中で歩留まりの深刻なボトルネックに直面しています。同社の中核となる高温ゲート酸化プロセスでは、ランダムに分布した「ピンホール」欠陥や予測不可能な金属汚染がウェーハ表面に頻繁に現れ、その結果、最終製品に大きな漏れ電流が発生し、ハイエンドパワーデバイスの歩留まりが低いままで、大規模生産の基準を満たすことができないことが判明した。
顧客の要件:
お客様は、ファーネスチューブ自体に起因する品質問題を完全に排除できる微量汚染源を緊急に必要としています。また、石英管には、頻繁な温度の上昇と下降の生産リズムに適応し、管継手の変形や亀裂を避けるための優れた熱安定性も求めています。
私たちのソリューション:
半導体グレードの高純度バブルフリー石英管（外径φ220mm、肉厚5mm、長さ2500mm）をお客様の横型炉用にカスタマイズして製作しました。このバッチの製品の特徴は次のとおりです。
1. 究極の純度: 金属不純物 (Fe、Cu、Ni、その他の長寿命キラーなど) の含有量を 0.01ppm 以下に厳密に管理し、シリコンウェーハ上の重金属の深部汚染を効果的にブロックします。
2. 気泡レス構造： 高純度合成技術により、強光の懐中電灯や高倍率顕微鏡下でもチューブ壁に気泡が入らず、気泡の破裂により発生する「シリコンダスト」によるピンホール欠陥のリスクを排除します。
3. 高精度の幾何学的寸法: 長いチューブ内の結晶円の位置での温度均一性を確保するために、弓の曲率を 1.0 mm/m 未満に厳密に制御します。
最終的な効果:
実際の生産検証の 4 分の 1 を経た後、お客様から次のようなフィードバックがありました。
- 歩留まりの向上: 主要な酸化物層の欠陥密度が 30% 以上減少し、ハイエンド パワー デバイスの全体的な歩留まりが 5 ～ 8 パーセント ポイント増加しました。
-寿命の延長： 材料の優れた熱安定性により、ファーネスチューブは高温プロセス中に大きなたるみや透過性の損失を示さず、耐用年数は以前のサプライヤー製品と比較して約20％延長されました。
-メンテナンスサイクル： 粒子汚染の減少により、炉管の洗浄とメンテナンスのサイクルが延長され、間接的に装置の稼働率が向上しました。
すべての半導体プロセスおよび研究プロジェクトには、石英材料に対する異なる要件があることを私たちはよく知っています。高度なプロセスの課題に対応できる、絶対的に信頼性が高く、カスタマイズ可能な石英管ソリューションをお探しの場合、当社はいつでもサポートを提供する準備ができています。
半導体グレードの高純度石英管に最適なカスタマイズされたソリューションをご提案できるよう、お見積りまたは図面の提供についてお気軽にお問い合わせください。
