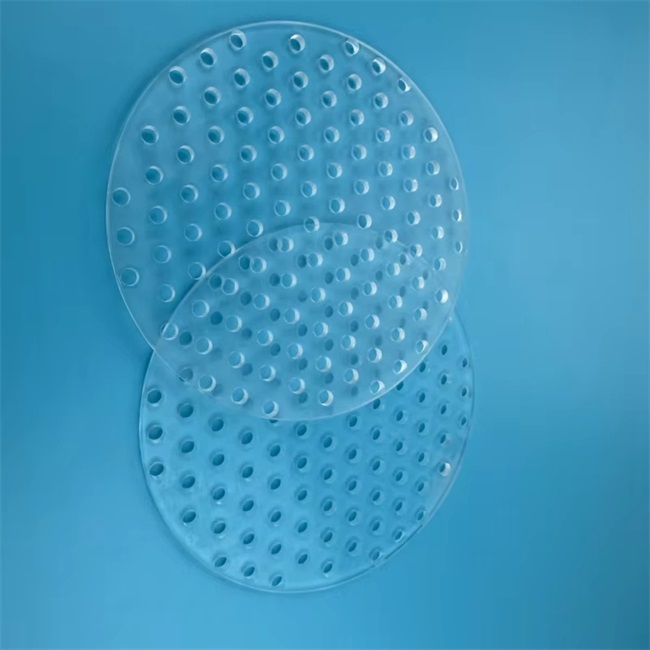

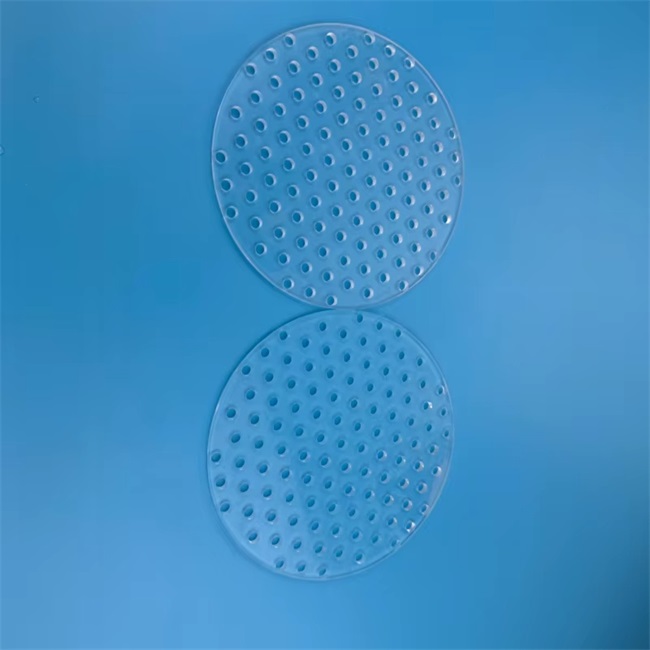

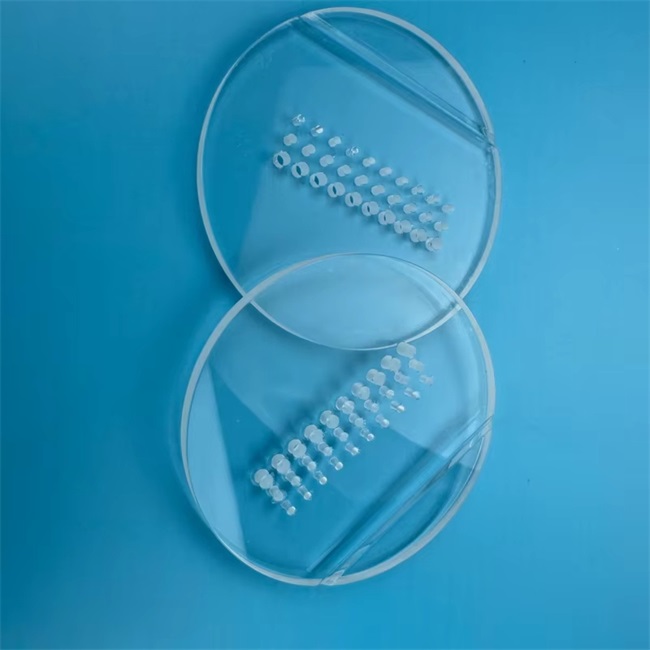

Poreux de 5 à 100 mm d'épaisseur plaque de quartz

Matériau et structure

Matrice : silice fondue de haute pureté de qualité 4N (SiO ₂ ≥ 99,99 %), résistance à la température de 1 100 ℃, coefficient de dilatation thermique extrêmement faible (5,5 × 10 ⁻⁷⁷/℃) pour garantir l'absence de fissuration pendant la trempe.

Pores : Un réseau mésoporeux microporeux interconnecté tridimensionnel, avec des tailles de pores allant de 5 μm à 5 mm qui peuvent être contrôlées avec précision selon les besoins, et un taux d'ouverture de 30 % à 70 %.

Épaisseur : les tailles de stock standard sont de 5, 10, 20, 30, 50, 80 et 100 mm, tandis que d'autres épaisseurs peuvent être personnalisées sans quantité de commande.

Taille : La surface efficace maximale d’une seule pièce est de 600 mm × 600 mm ; les plus grandes tailles sont assemblées par soudage laser non destructif, avec une résistance de joint ≥ 85 % du matériau de base.

Performances de base

Résistance à la corrosion chimique : La perte de masse de tous les acides inorganiques, bases et solvants organiques, à l'exception de l'acide fluorhydrique, est inférieure à 0,1 mg/cm ⊃2 ; · h.

Uniformité de la respirabilité : La différence de pression entre deux points quelconques d'une même planche est inférieure à 3 % (conditions de test : débit d'air de 10 L/min).

Résistance mécanique : résistance à la flexion trois points ≥ 25 MPa (épaisseur 5 mm) ; ≥ 45 MPa (100 mm d'épaisseur).

Niveau de propreté : nettoyage sans poussière de qualité usine 100 + emballage double couche sous vide, impuretés métalliques < 5 ppm, répond aux exigences de processus de qualité semi-conducteur.

Quels points douloureux doivent être résolus

1. Distribution inégale de gaz à haute température : les plaques de distribution de gaz traditionnelles en métal ou en céramique sont sujettes à la déformation, à l'oxydation et à la pollution à des températures supérieures à 800 ℃ ; Les plaques de quartz poreuses peuvent fonctionner longtemps à 1 100 ℃ avec une distribution de gaz < ± 3 %.

2. Blocage des particules et nettoyage difficile : niveau de dureté du quartz 7, surface lisse, lavage à contre-courant facile ou régénération par nettoyage par ultrasons, durée de vie> 5000 cycles.

3. Goulot d’étranglement limite d’épaisseur : Les produits commerciaux ont généralement une épaisseur ≤ 30 mm. Cette série traverse une épaisseur de 100 mm et peut être utilisée pour une filtration profonde différentielle à haute pression ou pour un support d'égalisation de température à grande échelle.

4. Manque de propreté au niveau de la plaquette : matières premières de quartz de qualité électronique + processus de nettoyage à cent niveaux, résolvant complètement le problème de la pollution par diffusion d'ions métalliques.

Applications typiques

Semi-conducteur/LPVD : Une plaque de quartz de 50 à 100 mm d'épaisseur est utilisée comme couche de diffusion uniforme dans un four vertical pour garantir que la différence de vitesse d'écoulement du gaz de traitement sur la surface d'une tranche de 300 mm est inférieure à 1 %.

Four à diffusion photovoltaïque : des plaques minces de 5 à 10 mm sont utilisées pour une distribution uniforme des sources POCl ∝, améliorant ainsi l'uniformité de la résistance carrée de plus de 8 %.

Recherche et développement sur les batteries sodium-ion/lithium : épaisseur de 20 à 30 mm utilisée comme plaque de support d'électrode à lit fluidisé, résistante à la corrosion des électrolytes fluorés, avec une durée de vie de > 1 000 heures.

Filtration chimique de haute pureté : épaisseur de 80 à 100 mm pour la filtration des particules submicroniques, chute de pression initiale < 5 kPa, efficacité de filtration > 99,9 %.

Optique/Laser : Structure composite microporeuse à surface lisse personnalisée, utilisée comme électrode poreuse ou élément de refroidissement par diffusion pour les lasers à gaz.

Service personnalisé

1. Taille des pores et gradient des pores : une structure de pores à gradient d'une couche superficielle de 5 μm + un noyau de 2 mm est mise en œuvre sur la même plaque pour résoudre le problème de compatibilité entre l'interception de surface et le confinement de la pollution en profondeur.

2. Traitement de forme : découpe laser, laser guidé par eau, sculpture de précision CNC, capable de traiter des réseaux de trous circulaires, carrés, circulaires et irréguliers ; Les chanfreins de bord, les marches et les filetages sont tous disponibles.

3. Fonctionnalisation des surfaces :

Revêtement hydrophile/hydrophobe : angle de contact réglable de 15° à 110° ;

Revêtement métal/oxyde : Ti, Pt, ITO, etc., d'une épaisseur de 50 nm-2 μm.



Que vous recherchiez une distribution de gaz à ultra haute température, une filtration à ultra haute pureté ou des supports de quartz fonctionnels microstructurés, les plaques de quartz poreux de 5 à 100 mm d'épaisseur peuvent fournir une solution personnalisée « quadridimensionnelle » pour le matériau, l'épaisseur, la structure des pores et la propreté, offrant de solides garanties pour la stabilité de votre processus et le rendement du produit. Bienvenue pour appeler et envoyer des photos, démarrez immédiatement la personnalisation exclusive !

Luverre Quartz fabrique et vend une large gamme de verre de quartz de haute qualité, notamment des tubes de quartz, des plaques de quartz, des tiges de quartz, des fenêtres en quartz, des creusets en quartz, des bateaux en quartz, des brides en quartz, des béchers en quartz, des instruments en verre de quartz, etc. Nous pouvons répondre à toutes sortes d’exigences personnalisées pour les produits en verre de quartz.

Pour plus d’informations, n’hésitez pas à nous contacter.
