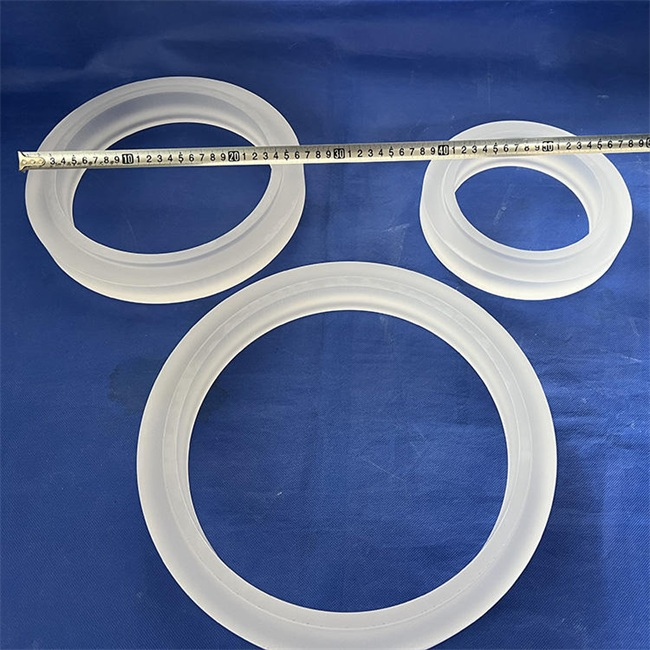

2-500 مم شفة الكوارتز فراغ شفافة

ما الذي يمكن أن تحله لك شفاه الكوارتز؟

س: أحتاج إلى مكون توصيل شفاف يمكنه الحفاظ على الاستقرار في درجات الحرارة المرتفعة وبيئات الفراغ العالية. ما هو الحل؟

الجواب: لدينا تم تصميم شفة الكوارتز الفراغية الشفافة للبيئات القاسية ويمكنها الحفاظ على أداء مستقر في ظل فراغ عالي جدًا يبلغ 10 ⁻⁶ Pa ودرجة حرارة عالية تصل إلى 1200 درجة مئوية، مما يحل مشاكل التآكل والعتامة ومعامل التمدد الحراري غير المتطابق للفلنجات المعدنية التقليدية.

س: هل من الممكن لمعداتنا التجريبية مراقبة عملية التفاعل الداخلي مع ضمان الختم الفراغي؟

الجواب: هذا ممكن تماما. تسمح لك الطبيعة الشفافة لفلنجات الكوارتز بمراقبة العمليات الداخلية في الوقت الفعلي، بينما يضمن سطح الختم الأرضي بدقة سلامة الفراغ، مما يؤدي إلى قتل عصفورين بحجر واحد.

س: يتطلب مشروعنا فلنجات ذات حجم غير قياسي. هل يمكننا تخصيصها؟

الجواب: بالطبع. نحن نقدم تخصيص كامل الحجم للفلنجات التي تتراوح من 2 مم ميكرو إلى 500 مم كبير، مما يلبي الاحتياجات الخاصة لمختلف المجالات مثل أشباه الموصلات والخلايا الكهروضوئية والبحث العلمي.

شفة الكوارتز الفراغية الشفافة مقاس 2-500 مم مصنوعة من مادة كوارتز صناعية عالية النقاء (محتوى SiO ₂ ≥ 99.99%)، مصممة خصيصًا لأنظمة التفريغ التي تتطلب مراقبة بصرية. لقد خضع المنتج لمعالجة التلدين الدقيقة، مع معامل تمدد حراري منخفض للغاية (5.5 × 10 ⁻⁷/°C)، مما يضمن استقرار الأبعاد وأداء الختم الفراغي في ظل تغيرات جذرية في درجات الحرارة.

معلمات الأداء الرئيسية

-نطاق الحجم: القطر الداخلي من 2 مم إلى 500 مم، يدعم التخصيص غير القياسي

-أداء الفراغ: ما يصل إلى 10 ⁻⁶ Pa في بيئة فراغ عالية جدًا

-تحمل درجة الحرارة: درجة حرارة العمل المستمر تصل إلى 1200 درجة مئوية، على المدى القصير تصل إلى 1450 درجة مئوية

- خصائص النفاذية: نفاذية عالية في نطاق الأشعة فوق البنفسجية إلى الأشعة تحت الحمراء (170 نانومتر - 2500 نانومتر)

-دقة السطح: تسطيح سطح الختم ≥ 1 ميكرومتر، خشونة Ra ≥ 0.4 ميكرومتر

- تحمل الضغط: يمكن للنموذج القياسي أن يتحمل دورات الضغط من 1 × 10 ⁻ ⊃3؛ باسكال إلى الضغط الجوي

شرح تفصيلي لمزايا المنتج

1. المزايا المادية

-نقاوة عالية للغاية: أكثر من 99.99% من محتوى SiO ₂، ومحتوى شوائب معدنية أقل من 1 جزء في المليون

- الاستقرار الحراري: معامل التمدد الحراري هو 1/15 فقط من الزجاج العادي، ومقاومة الصدمات الحرارية متفوقة

-الخمول الكيميائي: مقاوم للأحماض (باستثناء حمض الهيدروفلوريك)، ومقاوم للقلويات، ومقاوم لمعظم التآكل الكيميائي

-الثبات الإشعاعي: مقاوم للاصفرار الإشعاعي، ويحافظ على الشفافية لفترة طويلة

2. مزايا عملية التصنيع

- التلدين الدقيق: يزيل الضغط الداخلي ويمنع التشوه أو التشقق أثناء الاستخدام

- القطع بالليزر: ضمان حواف ناعمة ومسطحة، وتقليل الشقوق الدقيقة

- التلميع البصري: سطح الختم يحقق التسطيح البصري، مما يضمن الختم الفراغي

- التنظيف بالموجات فوق الصوتية: تجميع خالٍ من التلوث، وتجنب تلوث الجسيمات في نظام الفراغ

3. المزايا الوظيفية

- المراقبة والختم المتكامل: حل تعقيد فصل نوافذ المراقبة التقليدية عن الشفاه

- توافق متعدد المواصفات: يمكن تصميمه ليتوافق مع العديد من الواجهات القياسية الدولية مثل ISO-KF، ISO-F، CF، إلخ

- مرونة متكاملة: وظائف إضافية مثل الأنابيب الفرعية الملحومة مسبقًا، وأسلاك الأقطاب الكهربائية، وواجهات الاستشعار، وما إلى ذلك

مجال التطبيق

تصنيع أشباه الموصلات

- نافذة مراقبة لمعدات معالجة الويفر

-اتصال غرفة فراغ معدات CVD/PVD

- نافذة مراقبة عملية النقش

صناعة الخلايا الكهروضوئية

- منفذ مراقبة لفرن تنقية السيليكون متعدد البلورات

- معدات ترسيب الخلايا الشمسية ذات الأغشية الرقيقة

- مراقبة المعالجة الحرارية للمواد الكهروضوئية

البحث العلمي

-اتصال خط شعاع الإشعاع السنكروتروني

-نافذة مراقبة كاشف الجسيمات

- علم المواد غرفة التفاعل ذات درجة الحرارة العالية

- مراقبة معدات طلاء الفراغ

التصنيع الراقية

- نافذة المراقبة لمعدات اللحام بشعاع الإلكترون

- معدات الطلاء البصري الدقيقة

- معدات اختبار المواد الفضائية

القدرة على الخدمة المخصصة

التحجيم المخصص

- سلسلة مايكرو: 2-20 مم، تستخدم للأدوات الدقيقة وأنظمة التفريغ الدقيقة

- السلسلة القياسية: 25-200 مم، تغطي معظم التطبيقات الصناعية

- سلسلة كبيرة: 200-500 مم، تلبي احتياجات المعدات الكبيرة الخاصة

- التصميم الفضائي: أشكال هندسية خاصة مثل الأشكال غير الدائرية والإهليلجية

تخصيص الوظيفة

- تجهيزات وفلنجات وموصلات ملحومة مسبقًا

- تصميم هيكل مركب متعدد الطبقات (كوارتز + قطعة انتقالية معدنية)

- تصميم منفذ مراقبة زاوية محددة

- معالجة طلاء مضاد للتلوث

حالات طلبات العملاء

الحالة 1: المركز الأوروبي لأبحاث الإشعاع السنكروتروني

المتطلبات: هناك حاجة إلى شفة كوارتز كبيرة يبلغ قطرها 300 مم للتوصيل الفراغي لخطوط أشعة الأشعة السينية. يجب أن يكون لديه نفاذية ممتازة للأشعة فوق البنفسجية والحفاظ على درجة فراغ تبلغ 10 ⁻⁷ باسكال

الحل: البحث والتطوير المخصص لمواد الكوارتز ذات المحتوى المنخفض من الهيدروكسيل (محتوى OH <1 جزء في المليون) لتحسين نفاذية الأشعة فوق البنفسجية؛ اعتماد عملية التلدين الخاصة لتقليل انكسار الضغط

النتيجة: بعد التشغيل المستمر لمدة 3 سنوات دون تدهور الأداء، ظلت درجة الفراغ مستقرة، مما يلبي متطلبات تطبيقات إشعاع السنكروترون عالي الكثافة

الحالة 2: مؤسسة أشباه الموصلات الرائدة في آسيا

المتطلبات: نافذة المراقبة الخاصة بمعدات CVD الموجودة في خط إنتاج بسكويت الويفر مقاس 12 بوصة تكون ملوثة بشكل متكرر، مما يتطلب مقاومة لدرجة الحرارة العالية، وطلاء مضاد للترسب، وحواف كوارتز سهلة التنظيف.

الحل: تطوير تكنولوجيا معالجة الطلاء النانوي السطحي لتقليل التصاق المواد المتفاعلة؛ تصميم هيكل تفكيك سريع لتقليل وقت الصيانة بنسبة 70%

النتيجة: تم تمديد دورة صيانة المعدات من أسبوعين إلى 3 أشهر، وزيادة معدل إنتاج الرقاقة بنسبة 2.3%

الحالة 3: مختبر المواد المتقدمة في أمريكا الشمالية

المتطلبات: يتطلب نظام تفاعل المراقبة متعدد القنوات شفة كوارتز مركبة تدمج الواجهات المزدوجة الحرارية وخطوط أنابيب أخذ العينات

الحل : تصميم ثلاث قنوات Φ 150 مم، ودمج واجهتين KF25 وخط أنابيب واحد لأخذ العينات، وفتحات مزدوجة حرارية من النوع K محددة مسبقًا

النتيجة: تم تحقيق مراقبة عملية التفاعل وأخذ عينات منها في الوقت الفعلي، وتضاعفت كفاءة الحصول على البيانات التجريبية ثلاث مرات

الحالة 4: معهد البحوث الكهروضوئية الأسترالي

المتطلبات: يتطلب فرن تنقية السيليكون متعدد البلورات شفة نافذة مراقبة يمكنها تحمل درجات الحرارة العالية التي تصل إلى 1450 درجة مئوية ومقاومة تآكل بخار السيليكون.

الحل: اعتماد الكوارتز الملبد عالي الكثافة لتعزيز مقاومة التآكل؛ صمم هيكلًا واقيًا مزدوج الطبقة لإطالة عمر الخدمة

النتيجة: تم تمديد عمر الخدمة من 6 أشهر إلى 24 شهرًا، كما تم تخفيض تكلفة الصيانة السنوية بنسبة 65%

سواء كانت التطبيقات القياسية أو التحديات الخاصة، فإن فريقنا الهندسي مستعد دائمًا لتزويدك بحل كامل للعملية بدءًا من استشارات التصميم وحتى دعم التسليم. يرجى تقديم متطلبات المعلمات المحددة الخاصة بك أو سيناريوهات التطبيق، وسوف نرسل لك حلاً مخصصًا وعرض أسعار خلال ساعة واحدة.

اتصل بمستشارنا الفني على الفور لاختبار العينة أو تقييم التطبيق في الموقع! دع شفة الكوارتز الخاصة بنا تصبح عينًا موثوقة ووصلة ربط لنظام الفراغ الخاص بك.
